EXFO FTBx-750C城域网/长距离OTDR

  • FTBx-750C具备非常高的分辨率,特别适用于在传输线缆上测试长链路并进行双向测量,从而实现非常精确的光纤鉴定。

    1、连讯达21年测试仪器仪表行业经验;
    2、100%原装正品保证,承诺假一罚十;
    3、8分钟报价,价格行业优惠,现货即发;
    4、免费保修,免费培训,全天24小时技术支持;

  • 咨询热线:13798421872
浏览过该产品的人也看了
  • 产品详情

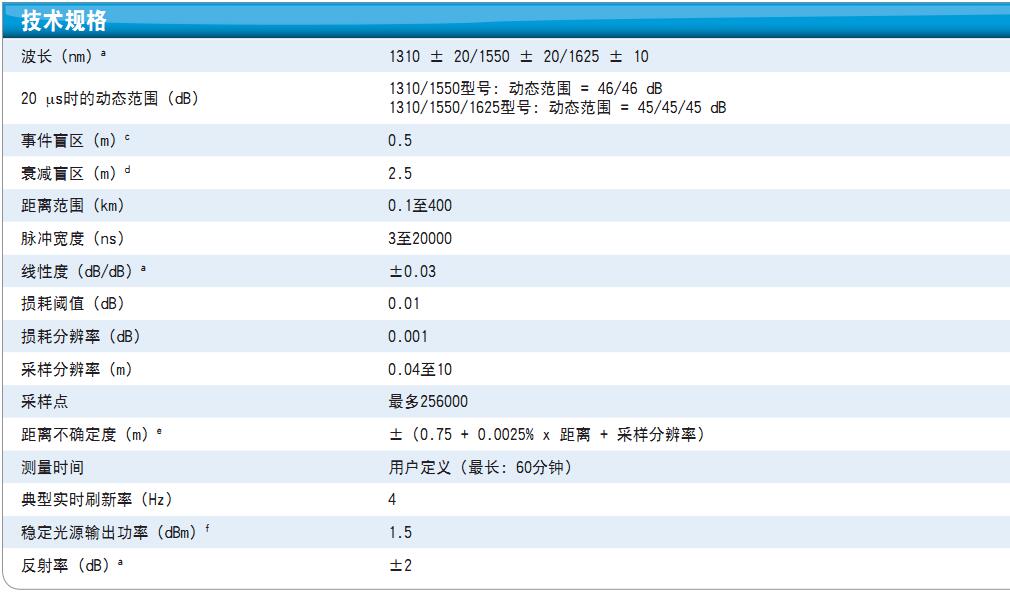

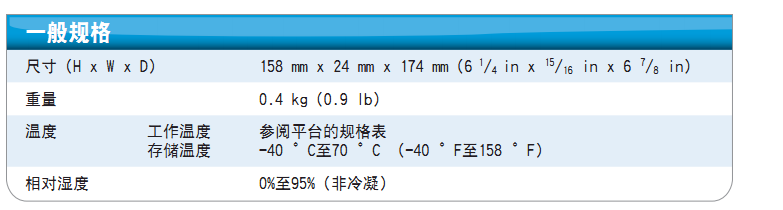

  • 技术规格

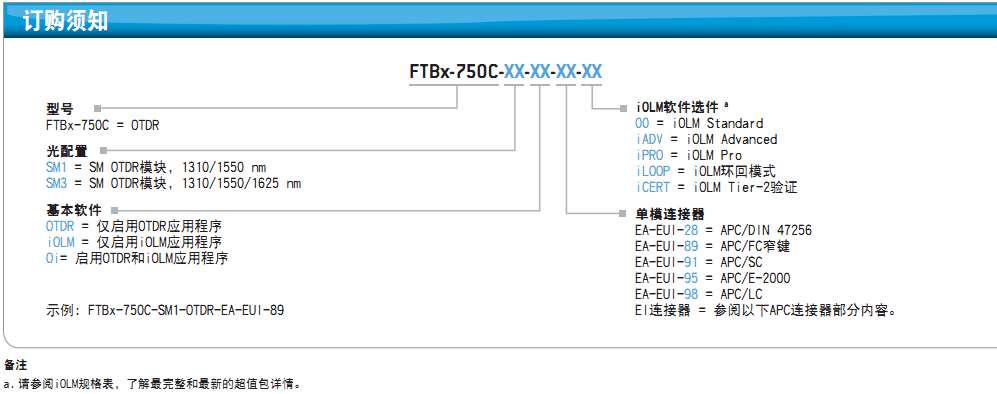

  • 型号和配件

  • 文档与软件

  • 更多信息

  • 联系我们

    FTBx-750C城域网/长距离OTDR,长距离光纤鉴定和光纤升级,

    具有高动态范围和分辨率,可实现非常精确的光纤鉴定。


    描述

    FTBx-750C是一款动态范围高达46 dB的OTDR,设计用于鉴定城域网和长距离网络。

    FTBx-750C具备非常高的分辨率,特别适用于在传输线缆上测试长链路并进行双向测量,从而实现非常精确的光纤鉴定。

    FTBx-750C优势

    ● 高效的测试解决方案,适用于长距离线缆鉴定

    ● 在结合iOLM时,提供强大的故障发现功能和双向测量功能

    ● 紧凑型平台,易于在现场使用



    主要功能


    ● 动态范围高达46 dB

    ● 事件盲区为0.5 m,而衰减盲区为2.5 m

    ● 最多256000个采样点

    ● 兼容EXFO Connect:自动的资产管理;数据通过 云传输到动态数据库内



    应用

    ● 城域网测试

    ● 长距离网络测试

    ● 制造自动化



    实时监测:激活OTDR激光器的连续发射模式,曲线实时刷新,从而能够监测光纤是否出现突然变化。迅速查看被测光纤概况的理想工具。


    自动模式:该功能用作发现模式,自动调整与被测链路有关的距离范围和脉宽。建议调整参数来进行多次测量,从而定位其它事件。


    缩放工具:对图像进行缩放或对中,便于分析光纤。在关注的区域周围绘制窗口,并更快地将其在屏幕中对中。


    迅速设置参数:动态更改OTDR设置进行持续采集,不需要停止或返回到子菜单。


    宏弯寻找器:该内置功能使设备能够自动定位并识别宏弯,不需要进一步费时来分析曲线。


    双向分析(使用FastReporter 2数据后期处理软件):双向分析建议用来确保真正的熔接鉴定,将两个方向的结果结合起来,提供每个事件的平均损耗。如欲进行更加全面的事件鉴定,使用智能光链路分析仪(iOLM)以最大分辨率来获取两个方向的结果(多脉宽和多波长)以及经过合并的视图。



    正在寻找基于图标的映射?

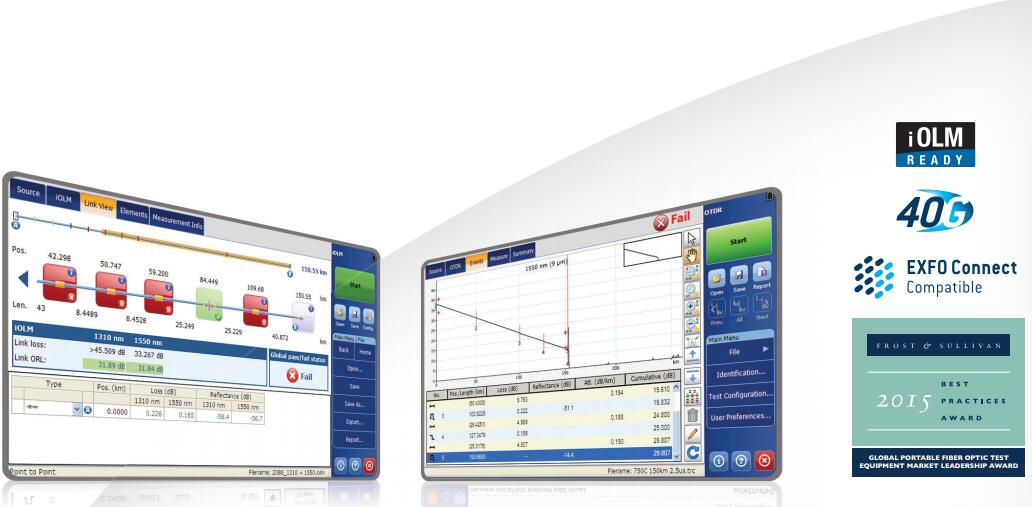

    线性视图(所有EXFO OTDR的标准配置)

    自2006年以来,我们的OTDR开始提供该线性视图,它以线性的方式为每个波长显示图标,从而简化OTDR曲线结果的读取。该视图将从传统的单脉冲曲线上获取的数据点转换为反光和不反光图标。采用通过/未通过阈值,可更容易地在链路上精确确定故障位置。


    这一版本的视图经过改进,可灵活地显示OTDR图表及其线性视图,而不需要来回切换以分析光纤链路。


    虽然该线性视图可简化单个脉宽曲线OTDR测试结果的读取,但用户仍需要设置OTDR参数。此外,还经常必须采集多个曲线来全面鉴定光纤链路。阅读下文,了解iOLM如何能够自动完成这些任务并提供更加精确的结果。



    iOLM——消除OTDR测试的复杂性

    为应对这些挑战,EXFO开发出一种更好的光纤测试方法:

    iOLM是一款基于OTDR的应用程序,旨在简化OTDR测试过程,不需要配置参数和/或分析并解析多个复杂的OTDR曲线。它采用高级算法,可动态定义测试参数,并根据被测网络确定适合的曲线采集次数。它还可以关联多个波长的多个脉宽,从而以非常高的分辨率定位并识别故障——这一切仅需轻按一个键。



    工作原理?


    动态的多脉冲采集 → 智能的曲线分析   →  在一个链路图中合并所有测试结果  →  全面诊断

    将传统的OTDR测试转化为自动测试,使各种水平的技术人员一次性获得正确的结果。

    专利保护适用于iOLM,包括其专用测量软件。EXFO的通用接口受美国6,612,750号专利保护。



    支持IOLM的三种方式




    运行iOLM和OTDR应用程序(Oi)



    即使在现场也能向支持iOLM的设备添加iOLM软件选件


    订购仅支持iOLM应用程序的设备


    iOLM超值包

    除了标准的iOLM功能集外,您还可以选择包括择增值功能的Advanced或Pro超值包。请参阅iOLM规格表,了解最完整和最新的超值包详情。



    FastReporter发挥数据后期处理的最大功效


    一款软件即可实现全部功能

    这款功能强大的报告软件是您OTDR的完美补充,可用来创建或定制报告,从而全面满足您的需求。



    光纤连接器端面检测和验证——OTDR测试前的首要步骤

    采用EXFO的光纤端面检测器来正确检测光纤连接器可防止许多问题,从而帮助您节省时间、金钱和精力。此外,使用带自动对中功能的全自动解决方案可将关键的光纤端面检测转化为快速、简单的一步操作流程。



    您是否知道OTDR/IOLM的连接器也很关键?

    在OTDR端口或发射光缆上出现脏污的连接器可能会对测试结果造成不利影响,甚至会在连接期间造成永久损坏。因此,定期检测这些连接器,确保其未受污染非常关键。在使用OTDR时,首先进行光纤端面检测可以最大限度地提高OTDR性能和测试效率。


    五种型号满足不同预算要求


    适用于FTB-2、FTB-2 PRO和FTB-4 PRO平台


    FTB-2、FTB-2 Pro和FTB-4 Pro是市场上现有非常紧凑的多速率、多技术和多业务测试解决方案,这款便于随身携带的现

    场测试工具可提供高端平台的所有功能。通过PRO平台实现更多功能


    由于采用了Windows 10操作系统,因此可选择多种第三方应用程序,并支持各种USB设备。


    ● 启动更快并支持多任务处理

    ● 可使用任何Office软件

    ● 可连接到打印机、相机、键盘、鼠标等设备上

    ● 共享桌面(如使用TeamViewer)

    ● 防病毒软件

    ● 通过电子邮件和OTT应用程序进行通信

    ● 记录并自动化操作

    ● 通过基于云的存储共享文件


    软件测试工具,该系列基于平台的软件测试工具提高了FTB-2、FTB-2 Pro和FTB-4 Pro平台的价值,提供额外的测试功能,无须添加其它模块或设备。
