福禄克网络测试方案:非标连接器测试(DTX-1800 DTX-LABA/SET DTX-REFMOD)

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2014-09-20 10:16:00

许多国内连接器厂家都问过连讯工程师,我们的连接器有没有什么好的测试方法。如果是常用的模块插座如:Cat5E Cat6等插座,我们可以直接把它连成一个系统进行测试,整个系统OK,那么模块插座也会OK。设备可以选择用DTX1800或者DTX-1200,DTX-LT加永久链接进行测试。但是如果是非标连接器怎么测试呢?连讯推荐福禄克网络非标连接器测试。

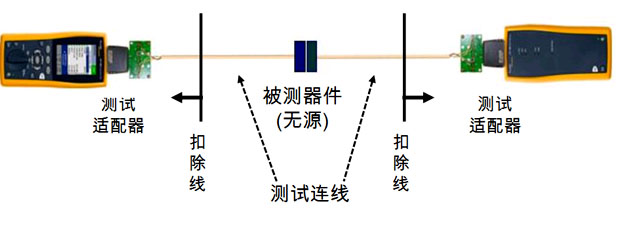

DTX线缆分析仪能使用数字信号处理(DSP)技术切割两端适配器参数(掐头去尾留中)



1. 仪器先在频域中进行常规测试(串扰、回波等,被测器件特性阻抗标称100欧姆左右)

2. 然后用傅立叶变换将信号变换到时域

3. 仪器自动切除两端适配器部位产生的干扰信号(扣除线为40-60cm范围)

4. 再用傅立叶反变换重新转换到频域

5. 最终得到无适配器连接点影响的频率响应曲线(频域结果)

6. 设备:DTX-1800电缆测试平台+ DTX-LABA/MN通用适配器x2 + 校准模块DTX-REFMOD

7. 测试连线:参数须优于被测非标器件,最好使用Cat7/7A


如果您对于细节不了解,可以致电深圳市连讯达电子技术开发有限公司!
