福禄克FLuke DSX2-5000线缆认证分析仪

DSX2-5000 CableAnalyzer 铜线认证仪支持对高达 40 千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是 Cat 5e、6、6A、7还是 FA 级，都不在话下。

1、连讯达20多年测试仪器仪表行业经验；
2、100%原装正品保证，独家承诺假一罚十；
3、8分钟报价，价格行业优惠，现货即发；
4、免费保修，免费培训，全天24小时技术支持；

咨询热线：13798421872

浏览过该产品的人也看了

: 福禄克FLuke DSX-5000QOI电缆（光缆）认证分析仪

: 福禄克Fluke DSX-5000QOI|DSX-5000NTB电缆认证分析仪网线光纤测试仪

: 福禄克Fluke DSX-PLA004S 永久链路适配器

: 福禄克Fluke DSX-PLA011S 永久链路适配器

产品详情
技术规格
型号和配件
文档与软件
更多信息
联系我们

DSX2-5000 CableAnalyzer Series 铜线认证仪支持对高达 40 千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是 Cat 5e、6、6A 还是 FA ，都不在话下。电缆认证是从系统设计开始到系统验收为止的整个过程的有机组成部分。该过程的执行速度越快，您能得到的利润就越高。遗憾的是，有许多因素会降低该过程的速度－测试仪设置错误、测试限值错误、等待高技能技师分析或解决故障、错误理解结果以及生成了客户无法理解的测试报告。

作为 Versiv 线缆认证产品系列的一员，DSX CableAnalyzer 系列铜缆认证仪可提供准确无误的认证。安装过程中会有许多团队参与其中，采用不同种类的材料以及要求进行多种测试。赢利与否只有几个百分点的差别。DSX 可对铜缆布线进行认证，符合包括 Level VI/2G 精度要求在内的所有标准，使工作更加容易管理，且能够提高系统验收速度。它并不是仅为专业技师和项目经理而设计的。各种技能水平的人员均可用其来改善设置、操作、测试报告的过程并同时管理多个项目。

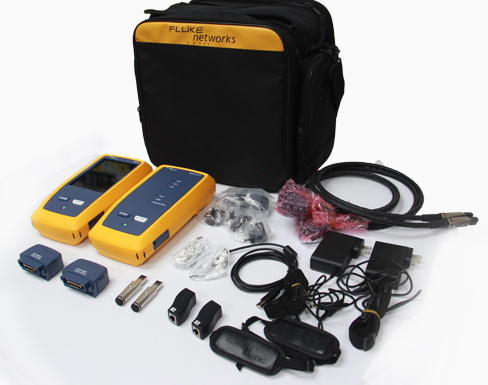

DSX2-5000标配：1 套 Versiv 主机和远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、集成 Wi-Fi、校准说明和入门指南。

Versiv 的模块化设计支持铜缆认证、光纤损耗认证、OTDR 测试以及光纤端面检查

无与伦比的速度，支持 Cat 6A、8、FA I/II 级和所有现行标准

ProjeX 系统可管理作业要求以及从项目设定到系统验收的整个流程，进而确保正确完成所有测试任务

Taptive 用户界面可简化设定过程并消除其间可能出现的错误

分析测试结果并使用 LinkWare 管理软件创建专业的测试报告

以图形方式显示故障源，包括串扰、回波损耗和屏蔽层的故障，以便更快进行故障排除

Intertek 认证符合 TIA Level 2G – 严苛的精度要求

全球线缆供应商背书的铜缆和光纤认证仪

内置外部串扰 (AxTalk) 测试功能

兼容 Linkware Live。Linkware Live 可轻松地跟踪工作进展、实时访问测试结果以在现场快速修复问题，并可方便地将测试结果从测试仪传输和整合到 LinkWare PC Cable Test Management Software。

线缆类型
屏蔽和非屏蔽的双绞 LAN 布线	TIA Cat 3、4、5、5e、6、6A、8：100 Ω
屏蔽和非屏蔽的双绞 LAN 布线	ISO/IEC Class C、D、E、EA、F、FA 和 I/II：100Ω 和 120Ω
标准链路接口适配器
永久链路适配器	插头类型：屏蔽的 RJ45
永久链路适配器	可选插头类型：Tera（仅用于 DSX-5000，DSX-8000 版本将于 2018 第 2 季度推出）
通道适配器	插座类型：屏蔽的 RJ45
通道适配器	可选插座类型：Tera（仅用于 DSX-5000，DSX-8000 版本将于 2018 第 2 季度推出）
测试标准
TIA	Cat 3、4、5、5e、6、6A、8，符合 TIA 568-C.2 标准
ISO/IEC	Class C 和 D、E、EA、F、FA 和 I/II 认证，ISO/IEC
最大频率	DSX-8000：2000 MHz；
最大频率	DSX-5000：1000 MHz
一般规格
自动测试速度	DSX-8000：5e 或 6 类/Class D 或 E 的全双向自动测试：7 秒。完整的双向 6A 类/ EA 级自动测试：8 秒。完整的双向 8 类自动测试：16 秒
自动测试速度	DSX-5000：5e 或 6 类/Class D 或 E 的全双向自动测试：9 秒。完整的双向 6A 类/ EA 级自动测试：10 秒
支持测试参数（测试参数及测试的频率范围由所选择的测试标准决定）	接线图、长度、传播延迟、延迟偏差、直流回路电阻、插入损耗（衰减）、回波损耗 (RL)、NEXT、衰减串扰比 (ACR-N)，ACR-F (ELFEXT)，PS ACR-F (ELFEXT)，PS NEXT，PS ACR-N，PS Alien Near End Xtalk (PS ANEXT)，PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F)
输入保护	能经受持续的电话电压和 100 mA 的过流。在 ISDN 上偶尔发生超压现象不会造成损坏
显示屏	5.7 英寸 LCD，具有感应电容触摸屏
箱包	由减震材料包覆成型的耐冲击性塑料箱
体积	已安装 DSX 模块和电池的 Versiv 主机：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
重量	已安装 DSX 模块和电池的 Versiv 主机：3 磅，5 盎司 (1.28 kg)
主机与远端：	锂离子电池组，7.2 V
典型的电池寿命：	8小时
充电时间*	测试仪关：电量从 10% 充到 90% 需 4小时
所支持的语言	英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、简体中文、韩文、俄文、繁体中文、捷克文、波兰文、瑞典文、匈牙利文
校验	维修中心校验周期为一年
集成 Wi-Fi	符合 IEEE 802.11 a/b/g/n 要求；双频（2.4 GHz 和 5 GHz）
环境规格
操作温度	32°F 至 113°F（0°C 至 45°C）
贮存温度	-14°F 至 +140°F（-10°C 至 +60°C）
工作相对湿度	0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C）
工作相对湿度	0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C）
振动	随机、2 g、5 Hz-500 Hz
冲击	1 米跌落试验（无论是否带有模块和适配器）
安全	CSA 22.2 No. 61010, IEC 61010-1 第 3 版
操作高度	13,123 英尺 (4,000 m)
操作高度	10,500 英尺（3,200 米），含交流适配器
EMC	EN 61326-1
性能规格**
DSX-8000	8 类测试模式（或更低链路类别）
DSX-8000	Class I/II 测试模式
DSX-5000	6A 类/ EA 级测试模式（或更低链路类别）
DSX-5000	FA 级测试模式
双绞线布线1的长度
	不带远端
范围	800 m (2600 ft)
分辨率	0.1 m 或者 1 ft
精度	± (0.3 m + 2 %)；0 m 至 150 m
精度	± (0.3 m + 4 %)；150 m 至 800 m
传输延迟
	不带远端
范围	4000 ns
分辨率	1 ns
精度	± (2 ns + 2 %)；0 ns 至 750 ns
精度	± (2 ns + 4 %)；750 ns 至 4000 ns
延迟时差
范围	0 ns 至 100 ns
分辨率	1 ns
精度	± 10 ns
直流环路电阻测试
范围	0 Ω 至 540 Ω
分辨率	0.1 Ω
精度	± (1 Ω + 1 %)
过载恢复时间	过电压后 10 分钟内恢复额定精度。重复或长期过压之后需要重新设置基准。

型号/名称	说明
DSX-8000 CableAnalyzer 型号	部分 DSX-8000 型号有 2 个版本：无线和非无线。DSX-8000 的无线版本包含集成 Wi-Fi，可将结果上传到 LinkWare Live。不想使用 Wi-FI 的客户可以使用禁用了集成 Wi-Fi 的非无线版本

DSX2-8000
DSX2-8000	1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、集成 Wi-Fi、校准说明和入门指南。参见图片

DSX2-8000/GLD	DSX-8000 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000/GLD INT）。

DSX2-8000-NW	配置与 DSX2-8000 相同，禁用集成 Wi-Fi。

DSX2-8000QI
DSX2-8000QI	1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、USB 视频检查探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 携带包、集成 Wi-Fi、校准说明和入门指南。参见图片

DSX2-8000QI/GLD	DSX2-8000QI 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000QI/G INT）。

DSX2-8000QOI
DSX2-8000QOI	1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、OptiFiber Quad OTDR 模块、CAT 8/I 级永久链路适配器套装、CAT 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、硬携箱、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 μm、2 根 SC/LC 单模接入光纤 — 9 μm、USB 光纤检查视频探头及 4 个端头、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便携包、集成 Wi-Fi、校准说明和入门指南。参见图片

DSX2-8000QOI/GLD	DSX2-8000QOI 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000QOI/G INT）。

DSX2-8000-PRO
DSX2-8000-PRO	Versiv Professional 工具包，包括 DSX-8000 CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件，含集成 Wi-Fi。单击此处了解所有物品的详细清单。

	参见照片：
	DSX CableAnalyzer
	CertiFiber Pro OLTS
	OptiFiber Pro OTDR
	光纤检查与清洁
	配件


DSX2-8000-PRO/GLD	DSX2-8000-PRO 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000PRO/G INT）。

DSX2-8000-MI
DSX2-8000MI	1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber 多模 OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个通用耦合器、(2) 个AxTalk 终端器、USB 视频检测探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 μm、TRC 便携包、集成 Wi-Fi、校准说明和入门指南。参见图片

DSX2-8000MI/GLD	DSX2-8000MI 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000MI/G INT ）。

DSX-8000 附加工具包
DSX-8000-ADD	(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南。参见照片

DSX2-8000-ADD-R	2 个 Versiv 远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南（需要 Versiv 2 主机）见照片。

DSX2-8-CFP-Q-ADD/R	1 个 Versiv 2 远端单元、(2) 个 DSX-8000 电缆认证分析仪模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南。（需要 Versiv 2 主机）见照片

DSX-8000-OFP-Q-ADD	(2) 个 DSX-8000 CableAnalyzer 模块、OptiFiber Quad OTDR 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、2 根 SC/LC 多模接入光纤 — 50 μm、2 根 SC/LC 单模接入光纤 — 9 μm、 (2) OTDR 悬挂带和磁铁、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南。参见图片

DSX-5000 CableAnalyzer 型号	部分 DSX-5000 型号有 2 种版本：无线和非无线。DSX-5000 的无线版本包含集成 Wi-Fi，可将结果上传到 LinkWare Live。不希望收到 Wi-FI 的客户可以使用禁用了集成 Wi-Fi 的非无线版本
DSX2-5000	1 套 Versiv 主机和远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、集成 Wi-Fi、校准说明和入门指南。参见图片

DSX2-5000/GLD	DSX2-5000 提供 1 年期金牌产品支持（仅限美国和欧洲。欧洲订购：DSX2-5000/GLD INT）。

DSX2-5000-NW	配置与 DSX2-5000 相同，禁用集成 Wi-Fi。

DSX2-5000QI
DSX2-5000QI	1 套 Versiv 主机和远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、USB 视频检查探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 携带包、集成 Wi-Fi、校准说明和入门指南。请参见图片

DSX2-5000QI/GLD	DSX2-5000QI 提供 1 年期金牌产品支持（仅限美国和欧洲。欧洲订购：DSX2-5000QI/G INT）。
DSX-5000 附加工具包
DSX-ADD	(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、校准说明和入门指南参见图片

DSX2-ADD-R	1 个 Versiv 2 远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、校准说明和入门指南（需要 Versiv 2 主机）见照片

DSX2-CFP-Q-ADD-R	1 个 Versiv 2 远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、大号便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2)个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南（需要 Versiv 2 主机）见照片

DSX-OFP-Q-ADD	(2) 个 DSX-5000 电缆认证分析仪模块、OptiFiber Quad OTDR 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、大号便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 μm、2 根 SC/LC 单模接入光纤 — 9 μm、 (2) OTDR 悬挂带和磁铁、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南参见图片

配件
型号/名称	说明
DSX-8000 附件
DSX-PLA804S	DSX-8000 Cat 8/I 级永久链路测试适配器套装参见照片
DSX-CHA804S	DSX-8000 Cat 8/I 级通道测试适配器套装参见照片
DSX-PLA804SPRP	DSX-PLA804 插头备用部件。它包括两个 8 针模块插头的接触块。

DSX-REFCAL2G	DSX-8000 2GHz 设置参考模块

DSX-5000 附件
DSX-PLA001	DSX 通用永久链路适配器见图片

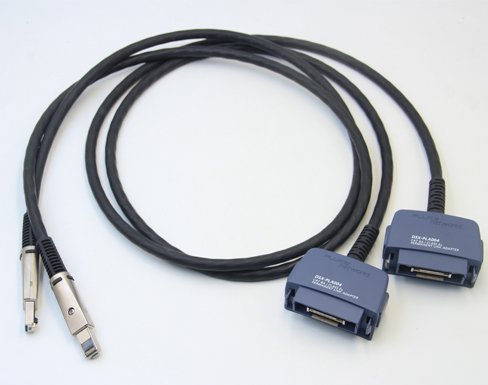

DSX-PLA004S	DSX CAT 6A/ EA 永久链路测试适配器套装见图片

DTX-PLA002PRP	DSX-PLA004 插头备用部件。该设备包括两个 8 针模块插头的接触块

DSX-PLA011S	DSX TERA CAT 7A/ FA 永久链路测试适配器套装见图片

DSX-CHA004S	DSX CAT 6A/ EA 通道测试适配器套装见图片

DSX-CHA011S	DSX TERA Cat 7A/ FA 通道测试适配器套装见图片

DSX-TERA-KIT	DSX TERA CAT 7A/ FA 永久链路和通道测试适配器套包
DSX-CHA012S	DSX GG45 级别 FA 通道适配器套装见图片

DSX-5000 模块	1 个 GHZ DSX 备用模块
DSX-REFMOD	DSX-5000 设置参考模块
DSX 5000/8000 CableAnalyzers 的附件
DSX-COAX	DSX 同轴电缆适配器套装

DSX-CHA021S	DSX M12 4 位适配器套装见图片

DSX-CHA003	DSX 同轴电缆适配器见图片

DSX-PC5ES	5e 类别跳接线的 DSX 跳接线测试适配器套装参见图片。

DSX-PC6S	6 类别跳接线的 DSX 跳接线测试适配器套装参见图片。

DSX-PC6AS	6A 类别跳接线的 DSX 跳接线测试适配器套装。
VERSIV-M	Versiv 主单元备用部件
VERSIV-RU	Versiv 远端单元备用部件
VERSIV-CASE3	VERSIV 硬片面包装盒参见照片

VERSIV-LG-CASE	Versiv 大便携箱参见照片

VERSIV-SM-箱	Versiv 小便携箱。请参见图片

VERSIV-BACKPK-STRP	Versiv 大便携箱背带参见照片

PWR-SPLY-30W	30W 电源，15V，2A 带 US 适配器。参见图片
PWR-SPLY-30W INTL	30W 电源，15V，2A 带 US、EU、AU 和 UK 适配器参见图片

PWR-SPLY-30W SA/IN	30W 电源，15V，2A 带 US、南非和印度适配器参见图片

PWR-SPLY-ADP	EU、AU、UK 适配器，30W 电源。参见图片
PWR-SPLY-ADP-SA	30W 电源，南非和印度适配器参见图片

VERSIV-ADP-WIFI	Versiv 主机 Wi-Fi 适配器（在以下国家供应）

VERSIV-TSET	Versiv 耳机见图片

VERSIV-电池	Versiv 电池见图片

VERSIV-STRP肩带	Versiv 吊挂带套包见图片

VERSIV-STND	Versiv 演示支架
个性模块（仅限美国）
DSP-PM19B	SYSTIMAX? VisiPatch? 360（T568B）个性化模块
DSP-PM19A	SYSTIMAX? VisiPatch? 360（T568A）个性化模块
DSP-PM17B	TYCO/AMP 610XC 连接器（T568B）个性化模块
DSP-PM17A	TYCO/AMP 610XC 连接器（T568A）个性化模块
DSP-PM16B	LEVITON 110（T568B）个性化模块
DSP-PM16A	LEVITON 110（T568A）个性化模块
DSP-PM15B	TE/ADC/KRONE 高频带 (T568B) 个性化模块
DSP-PM15A	TE/ADC/KRONE 高频带 (T568A) 个性化模块
DSP-PM14B	TE/ADC/KRONE ULTIM8 (T568B) 个性化模块
DSP-PM14A	TE/ADC/KRONE ULTIM8 (T568A) 个性化模块
DSP-PM13B	SIEMON S210（T568B）个性化模块
DSP-PM13A	SIEMON S210（T568A）个性化模块
DSP-PM12B	PANDUIT GIGAPUNCH（T568B）个性化模块
DSP-PM11B	BELDEN GigaBIX (T568B) 个性化模块
DSP-PM11A	BELDEN GigaBIX (T568A) 个性化模块
DSP-PM10B	SYSTIMAX? 110（T568B）个性化模块
DSP-PM10A	SYSTIMAX? 110（T568A）个性化模块
