福禄克测试报告解读【DSX5000,DTX-1800,DTX-1500报告样板】

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2017-01-10 08:44:00

假如您使用DSX-5000或者其他福禄克测试仪(如DTX-1800,DTX-1500等)测试了最近为客户安装的铜缆网络,很容易在测试仪上看出链路是否通过或未通过针对具体应用的测试,但是现在客户希望要一份能够显示详细内容的定制报告。

非常幸运,LinkWare  PC电缆测试管理软件提供全面的测试结果,都包含在专业、定制、图文并茂的报告中。

报告的第一页为概要汇总,其中包括被测电缆ID及其“合格”PASS )或“不合格”(FAIL)状态,重要的是,还包括了使用的限值;报告的其他部分包含了针对每条被测链路的1页或2页的详细结果。

如果您需要向客户提供完整的报告,最好知道如何理解报告(特别是客户需要您向其解释报告时)。接下来我们首先从报告的顶部开始。

福禄克FLUKE DSX5000测试报告

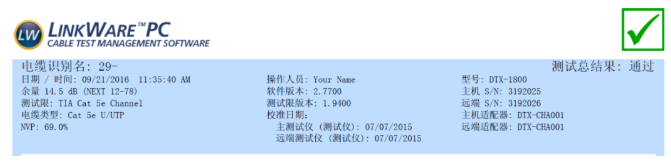

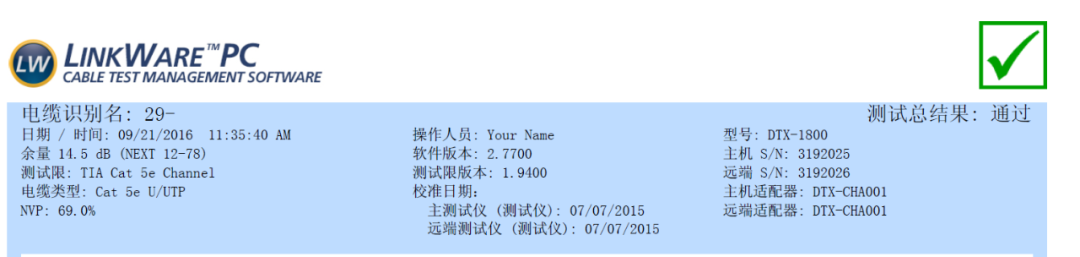

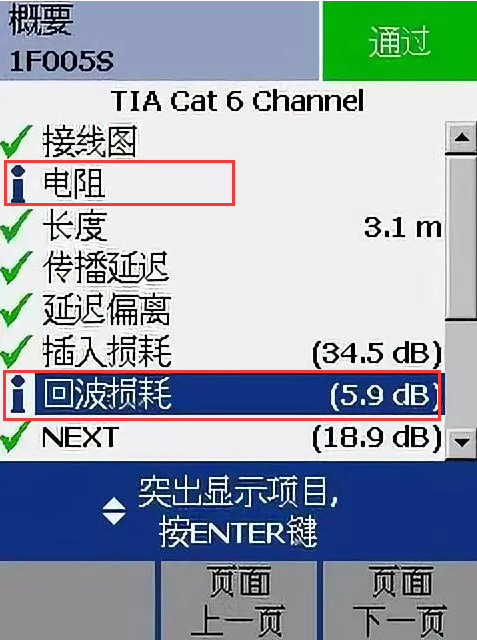

在每份LinkWare报告的蓝色部分中,除了顶部标注测试“合格”(PASS)或“不合格”(FAIL)状态的测试摘要(Test Summary)外,您还会看到各种非常有用的信息——包括从电缆ID、测试日期和时间、测试人员姓名到根据应用和电缆类型所选测试限值的全部信息。

您甚至还能看到测试仪型号、主机和远端单元的序列号、测试仪上次校准日期,以及使用的软件和限值版本。遗憾的是,当您已经完成测试并打印了报告之后,才能发现测试的校准周期已经超过一年。

为了避免未经校准的测试仪造成代价不菲的重新测试,一种好的方法是使用Fluke Networks的免费LinkWare Live服务;利用该项服务,您能够从任何位置上传测试结果、跟踪测试仪上次连接到LinkWare Live时的位置,以及,更为关键的是可以查看测试仪是否经过校准、固件是否为最新版本——在执行任何测试之前!

连讯达特别提示:如果只是个人或工程使用,可以不校准。(方法:自己做一条标准线用来对比,过了2-3个月测试一次数据,对比与之前的数据是否有偏差,如果有偏差就校准,如果没有偏差,就可以不校准。毕竟校准是需要收取费用的)

什么是NVP?

在报告的顶部,您也能看到NVP值,即额定传输速度。尽管该计算值只影响长度读数,不必太多担心,但该值有助于理解NVP在测试中的重要性,以及如何确保设置正确。

NVP表示信号在电缆中的传输速度,相对于真空下的光速,测试仪利用该值计算电缆的长度。NVP以百分比表示,最好用电缆制造商提供的NVP指标进行设置。由于真空下的光速是可能实现的最高速度,所以该值总是低于100%,大多数双绞线电缆的范围为60%至80%。

在下一篇的文章中,我们将为您介绍如何理解报告的其余部分以及解读详细的测试结果。

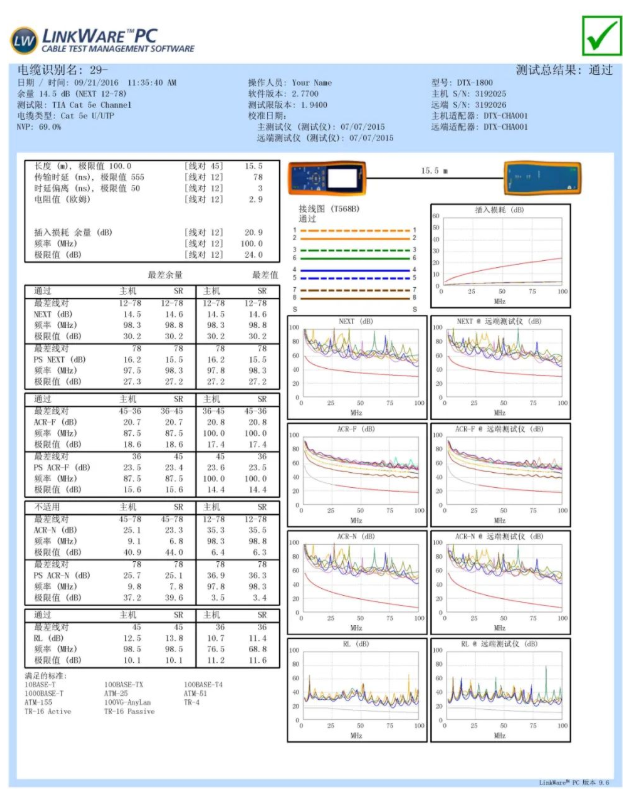

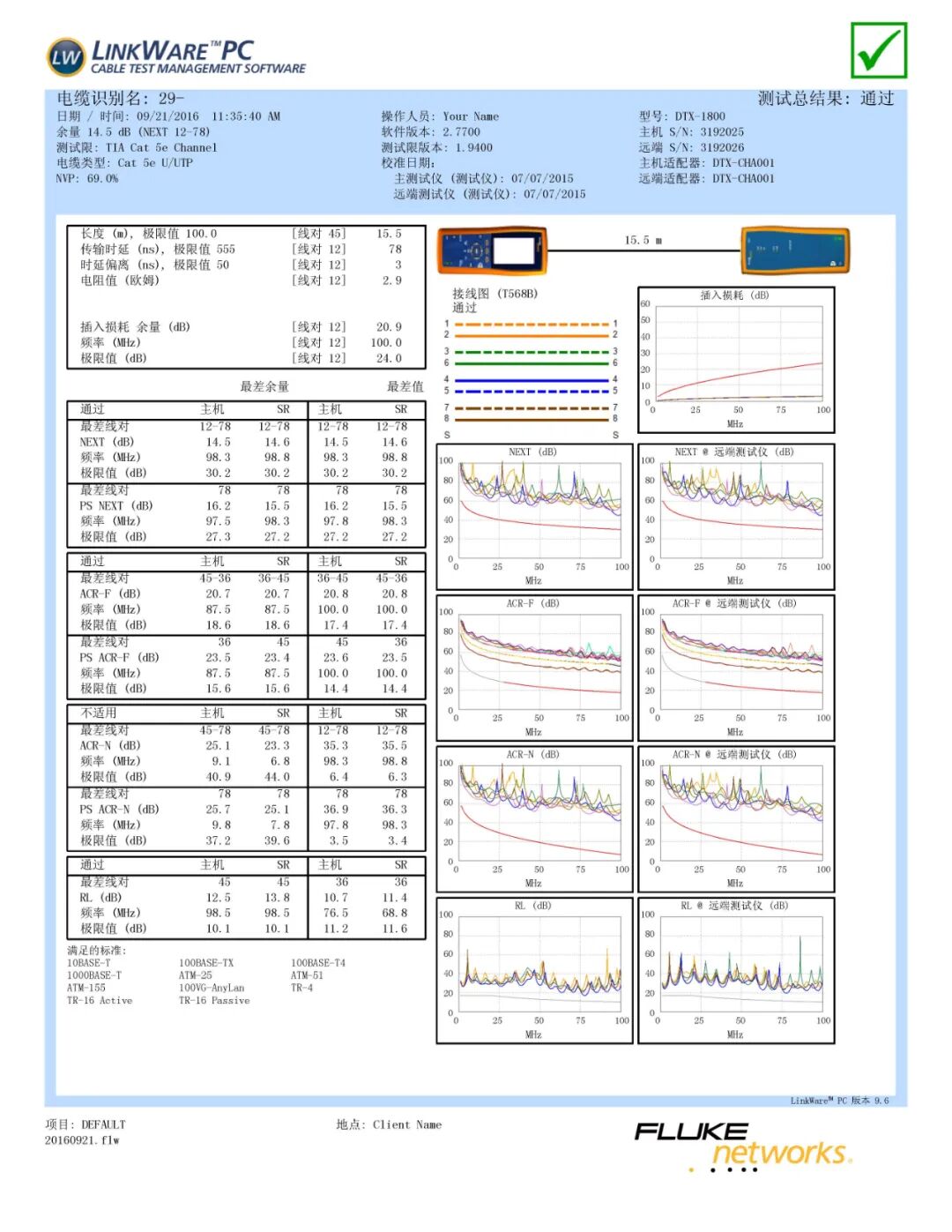

fluke dsx5000_测试报告样板

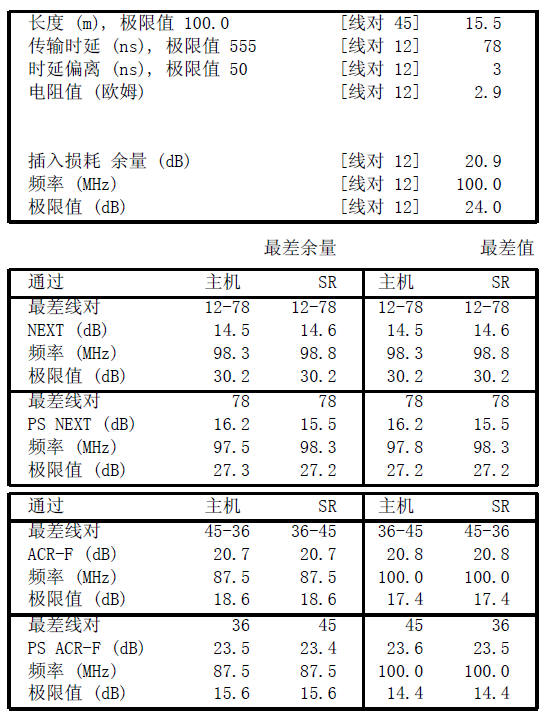

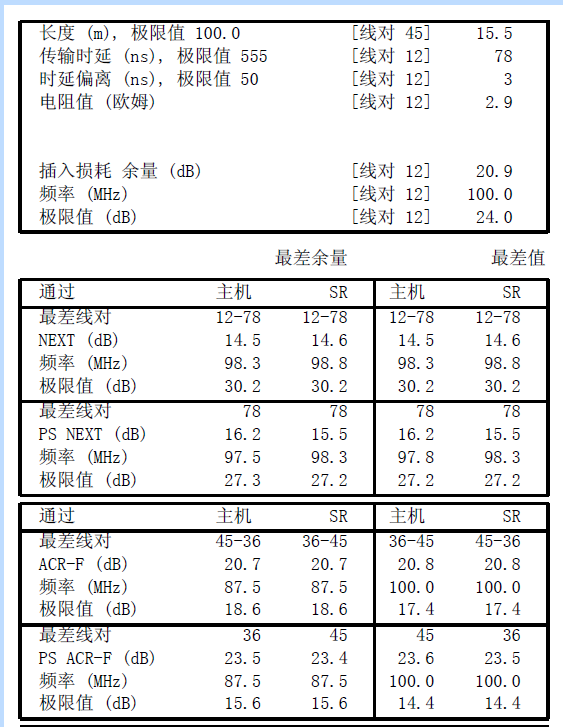

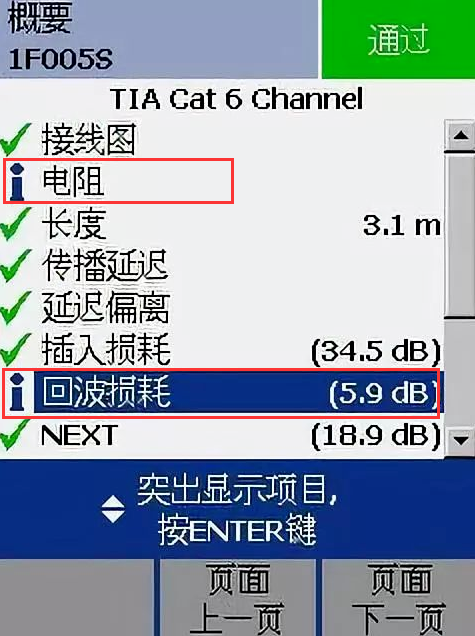

报告中紧接蓝色区域的部分为接线图测试和一个框起来的区域,包括被测电缆的关键指标。其中包括长度(以英尺或米为单位,取决于用户设置)、传输延迟、延迟偏差、电阻和插入损耗余量。

fluke测试报告,插入损耗

插入损耗余量的详细信息可从右侧的插入损耗图中查看,包括基于最差条件线对的余量,以及所在的频率和该频率下的限值。

例如,该报告显示,最差条件插入损耗余量发生在线对4-5、500 MHz,余量为1.8 dB,标准限值43.8 dB,也就是实际衰减是:42.8dB。因为长度是95.7m,衰减还有1.8db余量,那代表线材还可以的。衰减和长度关系很大,线缆越长,衰减悦达。



详细信息

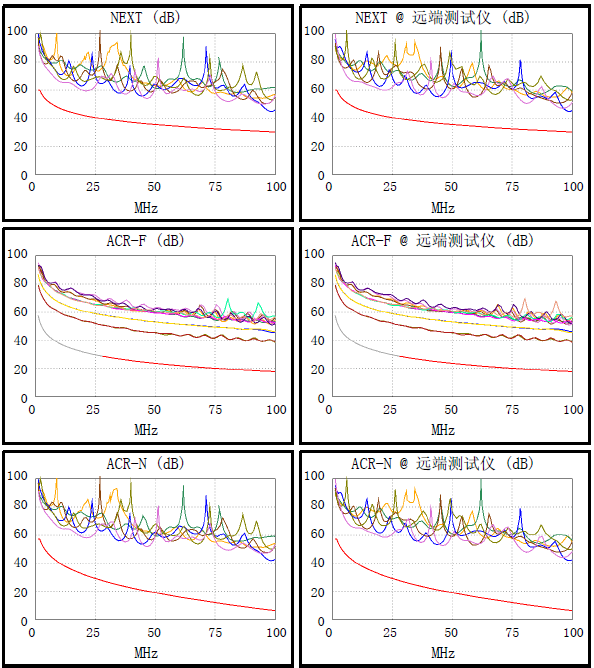

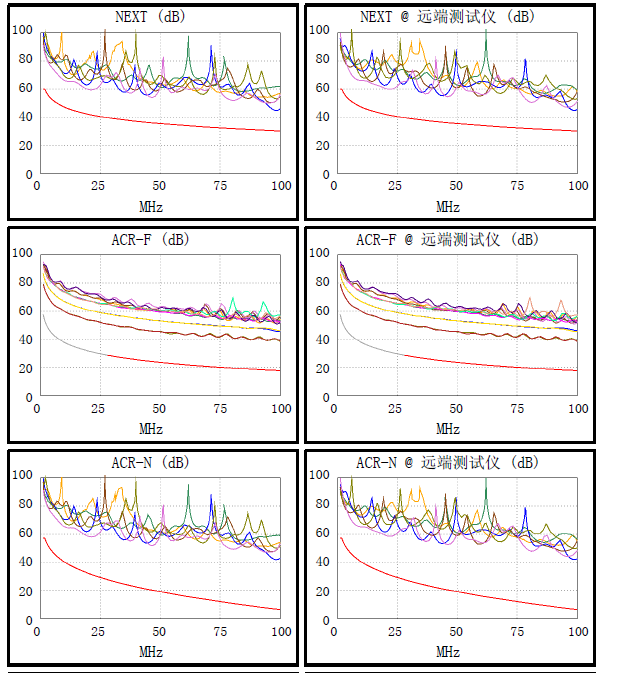

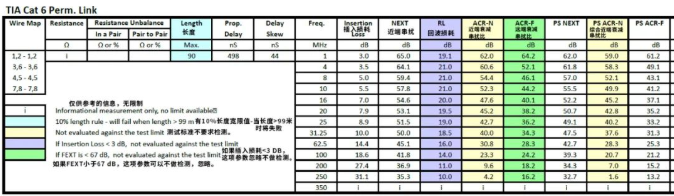

LinkWare报告的其他部分列出了最差条件线对的最差条件余量和最差条件值以及所在的频率和详细的图形结果,包括福禄克DSX-5000近端串扰(NEXT)、功率和NEXT (PSNEXT)、远端衰减串扰比(ACR-F)、功率和ACR-F (PSACR-F)、近端衰减串扰比(ACR-N)、功率和ACR-N (PSACR-N),以及回波损耗(RL)。

根据所选限值的不同,测试也可能包括表示平衡和外部串扰的参数,例如横向转换损耗(TCL)、等电平TCTL (ELTCTL)、共模差分NEXT (CDNEXT)和共模回波损耗(CMRL)。

最差条件余量 VS 最差条件数值

无论哪个参数,测试报告都显示DSX5000主机单元(MAIN)和智能远端单元(SR)两者的最差条件余量和数值。两者有何不同?

最差条件余量基于最接近限值的参数值,这是您最需要关注的情况。最差条件数值是参数值最差时的余量,此时参数值最差但不是相对于限值而言的。由于测试仪检测所有线对以及线对组合的最差条件余量和最差条件数值,所以最差条件余量和最差条件数值可能不在同一线对上。然而也可以是相同线对上的相同值。

该报告显示,主机单元的NEXT最差条件余量为6.5 dB,发生在线对3-6和7-8之间,频率为112.0 MHz;而远端单元的最差条件余量为9.4dB,发生在36.0 MHz。从图形中可以看出这两种情况,位于曲线最接近限值处。



何时判定不合格

当电缆未通过测试时(以及在某种意义上不合格时),您会在LinkWare报告的右上角看到一个红色的大“X”,测试摘要的结果为“不合格”(FAIL)。幸好,报告也会说明不合格的原因——也用红色表示,您不会遗漏掉的。
