EXFO MaxTester 720C - 接入网OTDR光时域反射仪 MAX-720C主要功能

● 小巧轻便、便于携带、功能强大并借鉴平板电脑设计

● 7英寸室外增强型触摸屏——在手持式测试仪中屏幕尺寸最大

● 续航时间长达12小时

● 单模时动态范围高达36 dB，多模时最高为29 dB

● 在1625 nm时进行在线光纤测试

● 支持iOLM：智能、动态的应用，只需点击一下，便可

● 将复杂的OTDR曲线分析化繁为简

● 坚固耐用，针对外场应用设计

EXFO MaxTester 720C - 接入网OTDR光时域反射仪 MAX-720C应用

● 接入网组建与故障诊断

● 通过分光器进行FTTx/PON测试（最高可达1x32）

● 中心局（CO）链路验证

● 数据中心和专网

● LAN/WAN鉴定

● 前传/回传（FTTA、FTTT、RRH、DAS和小蜂窝）

EXFO MaxTester 720C手持式OTDR......重新设计。

MAX-700B/C系列是第一款借鉴平板电脑设计的OTDR，它小巧轻便、便于携带且坚固耐用，适用于外场环境。它配备业内手持式测试仪中效率最高的7英寸室外增强型触摸屏，可提供前所未有的用户体验。它安装类似于Windows的直观GUI，确保新用户经过短期学习，便可迅速上手。此外，它还采用经过改进的OTDR 2环境，提供基于图标的功能、迅速启动、自动的宏弯查找器以及增强的自动与实时模式。

MAX-700B/C系列是名副其实的高性能OTDR，由全球领先的制造商提供。它可提供EXFO经过验证的OTDR质量和精度，以及最佳的光学性能，可随时确保首次成功开通。

除了长达12小时的电池续航时间可确保您安心使用外，它还提供即插即用型硬件选件，如可视故障定位仪（VFL）、功率计和USB工具，使技术人员的工作变得更加轻松。

最重要的是，MAX-700B/C系列最终将基于OTDR的智能应用程序iOLM引入到手持式测试设备市场。这款高级软件只需点击一下，便可将最复杂的曲线分析化繁为简。

总而言之，MAX-700B/C系列体积小巧，便于手持；同时功能强大，可满足您的所有需求！

EXFO MaxTester 720C针对您的测试需求量身设计的入门级解决方案

MAX-720C OTDR/iOLM单模和多模时的动态范围分别为36 dB和29 dB，并具有业内领先的盲区。这足以确保有效地测试相距很近的事件，如数据中心内的跳线或中心局（CO）中的配线架。MAX-720C还针对接入网中的点对点测试进行了优化，适合通过1x32分光器进行测试。

其它可用型号包括：

● MAX-715B：短接入网链路和FTTx最后一英里安装与故障诊断

● MAX-730C FTTH/PON：用于安装和维护，可通过分光器和P2P城域网进行测试

正在寻找基于图标的映射？

线性视图（所有EXFO OTDR的标准配置）

自2006年以来，我们的OTDR开始提供该线性视图，它以线性的方式为每个波长显示图标，从而简化OTDR曲线结果的读取。该视图将从传统的单脉冲曲线上获取的数据点转换为反光、不反光或分光器图标。采用通过/未通过阈值，可更容易地在链路上精确确定故障位置。

这一版本的视图经过改进，可灵活地显示OTDR图表及其线性视图，而不需要来回切换以分析光纤链路。

虽然该线性视图可简化单个脉宽曲线OTDR测试结果的读取，但用户仍需要设置OTDR参数。此外，还经常必须采集多个曲线来全面鉴定光纤链路。阅读下文，了解iOLM如何能够自动完成这些任务并提供更加精确的结果。

iOLM——消除OTDR测试的复杂性

为应对这些挑战，EXFO开发出一种更好的光纤测试方法：

iOLM是一款基于OTDR的应用程序，旨在简化OTDR测试过程，不需要配置参数和/或分析并解析多个复杂的OTDR曲线。它采用高级算法，可动态定义测试参数，并根据被测网络确定适合的曲线采集次数。它还可以关联多个波长的多个脉宽，从而以非常高的分辨率定位并识别故障——这一切仅需轻按一个键。

工作原理？

动态的多脉冲采集 → 智能的曲线分析   →  在一个链路图中合并所有测试结果  →  全面诊断

将传统的OTDR测试转化为自动测试，使各种水平的技术人员一次性获得正确的结果。

专利保护适用于iOLM，包括其专用测量软件。EXFO的通用接口受美国6,612,750号专利保护。

支持IOLM的三种方式

运行iOLM和OTDR应用程序（Oi）

即使在现场也能向支持iOLM的设备添加iOLM软件选件

订购仅支持iOLM应用程序的设备

iOLM超值包

除了标准的iOLM功能集外，您还可以选择包括择增值功能的Advanced或Pro超值包。请参阅iOLM规格表，了解最完整和最新的超值包详情。

FastReporter发挥数据后期处理的最大功效

一款软件即可实现全部功能

这款功能强大的报告软件是您OTDR的完美补充，可用来创建或定制报告，从而全面满足您的需求。

采用环形通量，进行高速多模网络故障诊断

无论是为了扩展企业级业务还是大容量数据中心，采用多模光纤建立的新高速数据网络运行的容限比以往更加严格。 在发生故障时，就需要智能、精确的测试工具来迅速找到并排除故障。

多模光纤测试起来最为复杂，因为测试结果在很大程度上取决于每个设备的输出情况。采用组建用设备以外的其它设备进行故障诊断可能会误导技术人员，或导致无法找到故障，从而延长网络故障时间。

对于多模光纤，EXFO建议使用符合环形通量（EF）要求的外接注入模调节器。环形通量标准（TIA-526-14-B和IEC 61280-4-1 Ed.2.0建议）是一种光源注入条件控制方法，以便能够以最高精度和一致性进行诊断故障。

适用于多模设备的四波长选件

该多模设备支持四波长功能，因此使用起来极为灵活。通过软件秘钥激活单模波长，可以非常轻松、快速地升级到四波长选件。单模波长选件在工厂就进行了校准，因此您可以在升级后立即测试单模光纤，而不受其它任何限制。这可以帮助您节省时间和资金。

即插即用的光纤测试选件

MaxTester配备即插即用的光纤测试选件，您可以在需要时购买这些选件。不论何时，安装起来都易如反掌。您可以自己安

装，不需要升级任何软件。

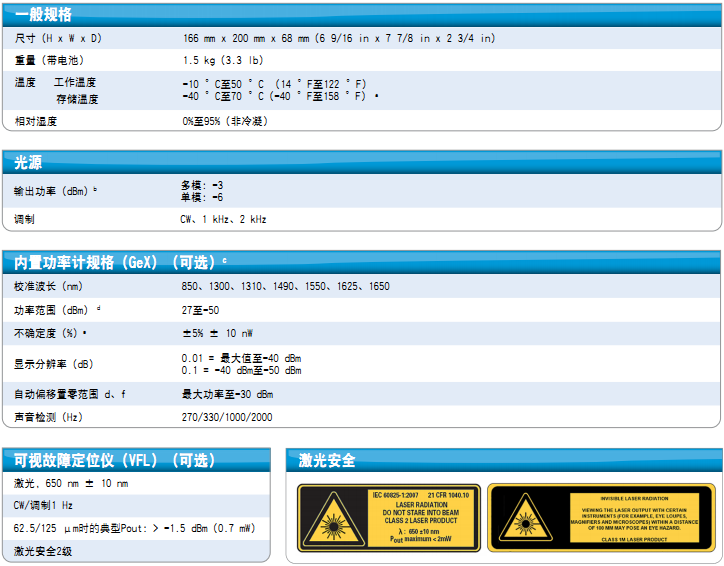

光功率计

这一款功率计（GeX）可测量高达27 dBm的功率，代表业内最高水平。它是测量光纤同轴电缆混合（HFC）网或高功率信号必不可少的工具。在与支持自动波长选择/自动切换功能的光源结合使用时，这一款功率计可以在相同波长上自动同步，从而避免任何测量不匹配的风险。

● 支持各种连接器

● 支持自动波长选择/自动切换

● 提供测量结果保存和报告功能

● 支持7个标准的校准波长

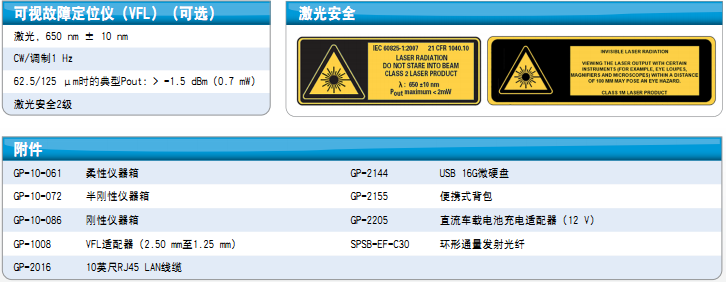

可视故障定位仪 (VFL)

除了其它信号损耗的原因外，即插即用的VFL还可轻松发现断裂、弯曲、故障连接器和熔接。 这种简单、基本的故障诊断工

具应成为现场技术人员工具箱的一部分。这款VFL可通过在单模或多模光纤上的确切故障点发出明亮的红光，从而指示故障位置，其故障检测距离最高可达5 km（仅在与光功率计结合使用时提供）。

光纤连接器端面检测和验证—OTDR测试前的首要步骤

采用EXFO的光纤端面检测器来正确检测光纤连接器可防止许多问题,从而帮助您节省时间、金钱和精力。此外，使用带自动对中功能的全自动解决方案可将关键的光纤端面检测转化为快速、简单的一步操作流程。

您是否知道OTDR/IOLM的连接器也很关键？

在OTDR端口或发射光缆上出现脏污的连接器可能会对测试结果造成不利影响，甚至会在连接期间造成永久损坏。因此，定期检测这些连接器，确保其未受污染非常关键。在使用OTDR时，首先进行光纤端面检测可以最大限度地提高OTDR性能和测试效率。

五种型号满足不同预算要求
