• ●变电站三相测试工具箱

• ●三电流通道+四电压通道

• ●独立运行

• ●结构坚固、可靠性高，适合现场使用

• ●单相测试最大输出900V电压和105A电流

• ●一次侧和二次侧测试

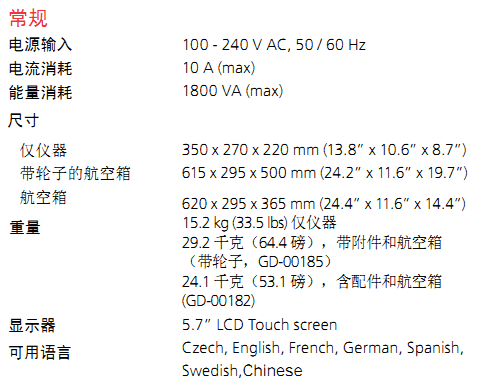

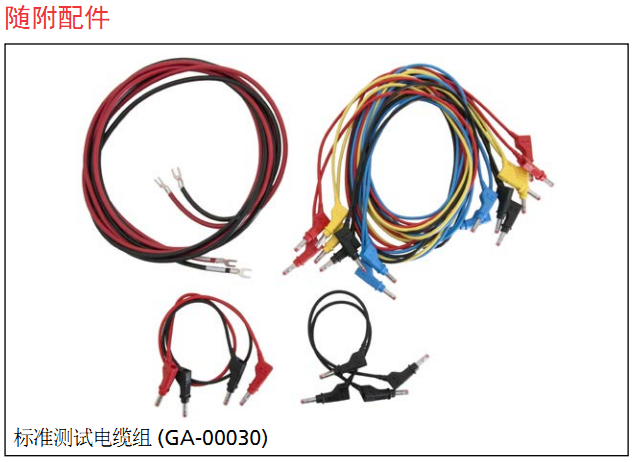

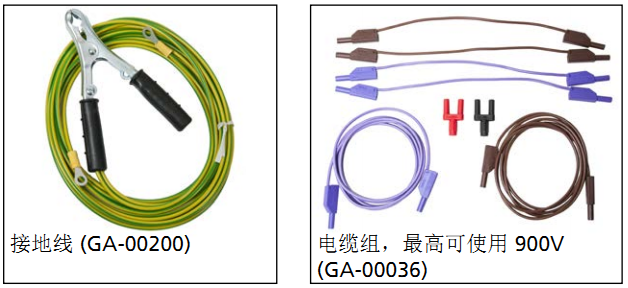

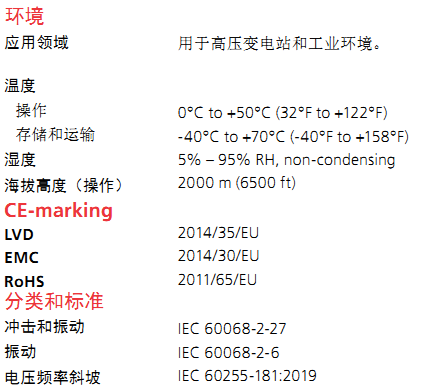

SVERKER 900继保与变电站测试系统是测试工程师的终极工具箱，满足了配电变电站、新能源发电站和工业上日益增长的三相测试需求。仪器带有一个直观的LCD触摸屏，拥有强大的电流源和电压源以及多样化的测试功能。

SVERKER 900是专为二次侧继保的手动基础三相的测试而设计的。除此之外，仪器也可以进行各种一次侧的测试，通过三相电压通道和电流通道的串并联，最大输出为900V 交流电压和105A交流电流。三个电流通道和四个电压通道中的每个通道都可以独立地调节输出参数的幅值、相角和频率。第四个电压通道可以模拟母线，从而完成数字保护的测试。

SVERKER900 继电器和变电站测试系统是工程师的终极工具箱，可满足配电变电站、可再生发电站和工业应用对三相测试能力日益增长的需求。 直观的用户界面显示在 LCD 触摸屏上。 它具有电流和电压源的强大组合以及测量可能性的多功能性。SVERKER900 专为保护设备的基本手动三相二次测试而设计。 此外，可以执行各种一次测试，因为电流和电压源可以串联和/

或并联连接，以允许高达 105A AC 或 900V AC 的输出。 所有三个电流源和四个电压源都可以在幅度、相位角和频率方面进

行单独调整。 第四个电压源允许测试需要模拟母线的参考电压的数字继电器。

SVERKER 900 继电器和变电站测试系统应用

分布式和发电变电站的调试和维护继保

●机电继电器

●静态继电器

●数字继电器

●自供电继电器

绘制电流互感器励磁曲线

电流和电压互感器变比测试

CT电路的负载测量

极性（方向）测试

阻抗测量

开关设备中的一次注入

●三相

●单相

检查 SCADA 通知和测量值

接线检查

带有电流互感器操作脱扣单元的继电器

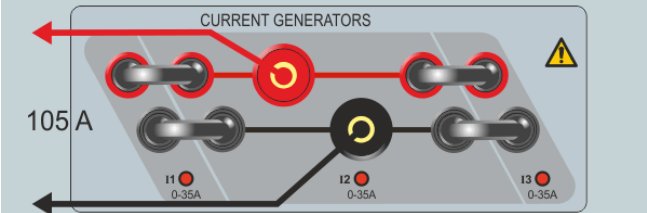

所有三个电流发生器并联。

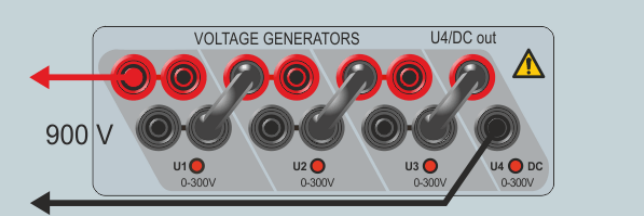

所有四个电压发生器串联。

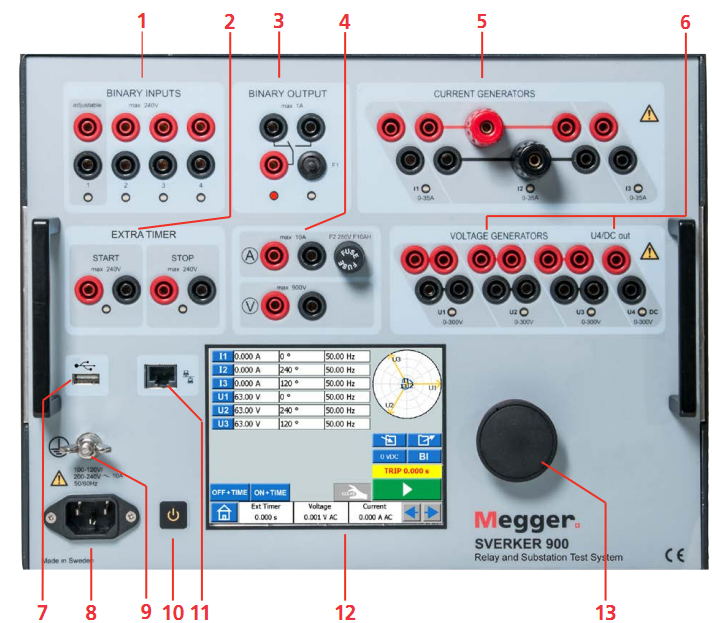

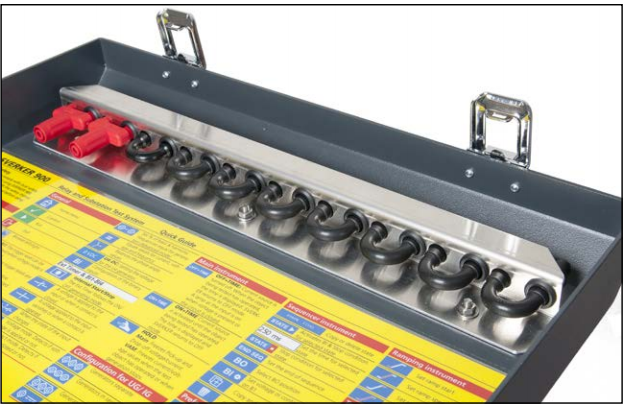

SVERKER 900 继电器和变电站测试系统面板说明

所有输出均不受电源电压和频率突然变化的影响，并经过调节，因此负载阻抗的变化不会影响输出。

所有电流和电压源/发电机都彼此电气隔离并与地面隔离。所有的输出提供可变频。

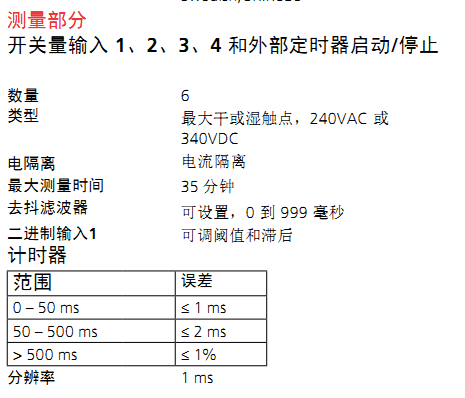

1、开关量输入  1 – 4

开关量输入是独立可编程的门电路，允许简单地选择所需的电压或触点监控操作模式。 开关量输入 1 具有可选的阈值电压。

2、外部计时器

计时器具有独立的启动和停止输入，可用于测量 SVERKER 启动的外部周期和序列。 测量的时间出现在显示屏上。 每个输入都可以设置为响应触点上电压（交流或直流）的存在或不存在。

3、开关量输出

二进制输出用于模拟常开/常闭触点，以测试断路器故障方案或类似的电力系统操作。 此外，它还可以用于切换 AC/DC 电压和电流。

4、A 和 V

电流和电压由内置的电流表和电压表测量。 还可以测量电阻、阻抗、相角、功率和功率因数。 读数出现在显示屏上。 这些仪表还可用于在外部电路中进行测量。

5、电流发生器

电流发生器可以单独、并联或串联使用。电流发生器在测试期间不断向负载提供最大顺从电压，并且量程变化是在负载下自动完成的。

6、电压发生器

电压发生器可以单独、并联或串联使用。

7、USB

用于外接键盘、鼠标、保存测试数据和更新内部软件。

8、电源接口

9、接地

10、开/关

11、以太网接口

对于授权的服务操作

12、触摸屏

5.7寸液晶触摸屏

13、控制旋钮

用于设置电流、电压等参数值。

人机界面

前端 HMI 为用户提供了一种非常简单的方法来手动或半自动执行测试，从在开关设备中进行简单的一次注入到更复杂的二次

继电保护测试。 通过使用内置的计算机操作系统和触摸屏简化了操作。

在测试变电站中几乎所有类型的继电器或一次设备时，前置 HMI 无需计算机。 提供直观的菜单屏幕和触摸屏按钮，可快速

轻松地选择所需的测试功能。 前端 HMI 包括用于保存测试和测试结果的非易失性内置数据存储。 通过使用 USB 端口，可以在 SVERKER 900 和 PC 之间传输测试文件/结果。 测试文件以 csv 格式保存，以便与 Excel 一起使用以创建报告。
