福禄克FLuke DTX-OTDR-QMOD，DTX-OTDR-KIT光纤测试仪将DTX 线缆测试仪升级为 OTDR如果有一款可以测试和认证铜缆和光纤电缆线路的工具，如果您当前使用的测试工具中能够再添加一个具备完全功能的OTDR，您会更快地完成多少质量更高网络布线业务？如果将光纤工作外包给光纤专业认证人员，您将损失多少利润？那就看看新的 DTX Com-pact OTDR 如何给出这些问题的答案。扩容性强大的平台：DTX Compact OTDR 是对 DTX 系列线缆认证分析仪的一个革新性改进。它将线缆测试仪升级为 OTDR，让您能够承接以前无法完成的业务，以此来扩展您的效率和业务范围，提高您的盈利能力。这就是福禄克网络公司对您的承诺。这就是网络超级透视解决方案。

自 DTX 系列线缆认证分析仪推出后在线缆测试方面的突破DTX Compact OTDR 是挂在 DTX系列线缆认证分析仪主机背部的一款功能完备的“光时域反射计”(OTDR) 模块。有了福禄克FLuke DTX-OTDR-QMOD，DTX-OTDR-KIT，DTX这个功能强大的认证工具不但可以进行铜缆测试，还成为一个功能完备且易于使用的 OTDR，可以生成单模光纤和双模光纤的曲线并对其进行分析。DTX CableAnalyzer(DTX-1800，DTX-1200) 树立了电缆认证领域的行业基准。有了 DTX CompactOTDR，DTX 系列线缆认证分析仪成为唯一可以按照所有行业标准对铜缆和光纤布线进行完全认证的线缆测试仪。DTX Compact OTDR 的使用极其方便，它提供自动 OTDR 设置、可调的事件和光纤链路损耗门限、发射光纤补偿、自动事件分析和结果管理等功能，所有这些功能实现在大家熟悉的 DTX 系列线缆认证分析仪的用户界面上 ，可以帮助每个对OTDR不了解的技术人员都成为光纤专家。

一个平台，多种优点

福禄克FLuke DTX-OTDR-QMOD，DTX-OTDR-KIT通过以下方面充分提高用户在 DTX 系列线缆认证分析仪 设备方面的投资回报：

● 为集成商增加安装布线方面的营业收入，而无需增加安装人员。

● 缩短技术人员在光纤测试方面的学习周期。

● 使用一个工具来执行基本（第 1 级）光纤认证和高级（第 2 级）光纤认证。

● 使用OTDR 强大的单端测试功能来提高光纤的故障排除速度，以及提高应用更为广泛的 DTX 铜缆故障诊断速度。

● 使用 LinkWareTM 结果管理软件提供铜缆和光纤综合报告。

光纤测试和认证测试

新的网络应用需要更高的带宽。更高带宽的布线标准需要严格的损耗承受范围，从而需要对光纤进行完全的测试。

为了确保网络应用得以成功实施，针对以下三个标准进行光纤测试非常重要：

1. 系统设计中指定的标准。

2. 安装合同中详细列出的规范和技术说明。

3. 满足将来的应用和网络服务的需要。

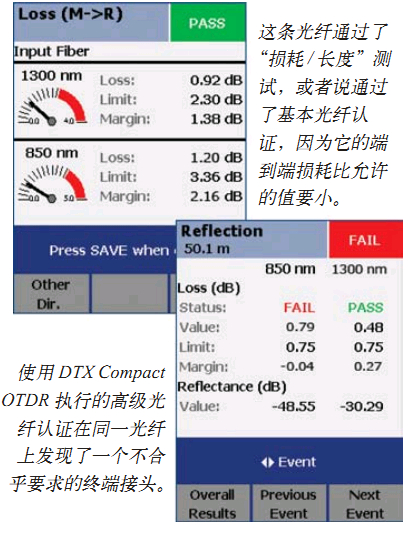

对光纤测试进行完整的评估，需要通过两个级别验证来执行：“基本”（第1 级）认证和“高级”（第 2 级）认证。认证的详细细节由 TIA 和 ISO 等国际标准机构来推动。基本（第1 级）光纤认证使用“损耗/长度”测试来测量光纤链路的端到端衰减。所测量的损耗会与适用于该网络应用的行业标准所允许的大损耗进行比较。高级（第2 级）光纤认证要求通过分析OTDR 曲线，以鉴定光纤链路各个部分的特性：耦合器、融接点和其他损耗事件。

高级光纤认证非常重要，因为它可以识别出基本光纤认证所无法查看到的故障。好的光纤认证做法是，在部署服务之前识别和矫正潜在的网络问题，保证可能对未来的网络性能造成影响的问题不会被隐藏，从而尽早清除。如果基本光纤认证成功，则表明整个光纤链路满足标准要求。如果高级光纤认证成功，则表明光纤链路中每个组件的安装都是正确的。

使用 DTX CableAnalyzer 执行完整

的光纤认证使用 DTX CableAnalyzer 的单模和双模光纤模块，只要按一下按钮就可以在两种波长下自动执行“损耗/ 长度”测试，并确定测试状态（通过或失败）。

福禄克FLuke DTX-OTDR-QMOD，DTX-OTDR-KIT也使扩展光纤认证变得简单、轻松。通过一次测试就可以对链路中的每个连接器和接头进行检查，确保光纤布线符合所规定的规范和标准。DTX CableAnalyzer 平台可以对光纤线路进行完全的认证，它的光纤测试模块用于基本光纤认证，DTX CompactOTDR 用于高级光纤认证。
