福禄克Fluke DSX2-5-IE-K1电缆认证分析仪

  • FLUKE DSX2-5-IE-K1是为专门针对恶劣以太网环境而设计的标准化连接器,支持高达10G每秒的传输速率。新适配器支持DSX系列产品连接到采用M12-X连接器的布线系统,以便进行初始运行前的测试及故障诊断。

    1、连讯达20多年测试仪器仪表行业经验;
    2、100%原装正品保证,承诺假一罚十;
    3、8分钟报价,价格行业优惠,现货即发;
    4、免费保修,免费培训,全天24小时技术支持;

  • 咨询热线:13798421872
浏览过该产品的人也看了
  • 产品详情

  • 技术规格

  • 型号和配件

  • 文档与软件

  • 更多信息

  • 联系我们

    DSX2-5-IE-K1标配包含:DSX2-5-IE-K1、1 个 Versiv 主机和远端、(2) 个 DSX-5000 Copper CableAnalyzer 模块、Cat 6A/EA 级通道适配器套件、M12X 适配器套件、M12D 适配器套件、基准模块、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、(2) 个交流充电器、集成 Wi-Fi、校准声明和入门指南。因为未包含永久链路适配器,所以使用基准模块设置基准。




    与传统 IT 环境不同的是,工业环境下,传输大量数据的铜缆以太网连接和线缆需要经受机械冲击、振动、水和其他污染物侵入、剧烈的温度变化、电极电磁噪音及其他工业设备的考验。工业以太网环境需符合电信工业协会标准 TIA-1005-A 和 ISO11801 标准。随着当今的工业化网络的发展,认证并记录多种介质和连接器类型以确保进行正确安装,从而耐受恶劣工业环境,比以往更为重要。


    M12-X是为专门针对恶劣以太网环境而设计的标准化连接器,支持高达10G每秒的传输速率。新适配器支持DSX系列产品连接到采用M12-X连接器的布线系统,以便进行初始运行前的测试及故障诊断。


    DSX CableAnalyzer提供全面的测试级别,根据 TIA-568、TIA-1005 或 ISO 11801 标准中规定的性能标准认证安装的布线是否合规。


    用于可通过该数据表所述适配器,将DSX2-5-IE-K1直接连接至以下特点的工业以太网布线系统:采用所需 M12D 4、M12X 8 位和 RJ45 连接器,通过 EtherNet/IP、PROIFINET、Modbus TCP? 等工业以太网协议测试并验证工业以太网线缆性能,以使用变速驱动器、可编程逻辑控制器、以太网交换机和其他工业自动化设备。


    TIA-1005-A MICE 标准


    TIA-1005-A 提供了一种方法,以对布线系统接触环境的严重性进行分类。该标准包括机械和振动 (M)、进水 (I)、化学污染和温度 (C) 以及电磁噪声 (E)。第 1 级通常为办公室、学校、商业环境;第 3 级为工业环境位置。DSX 系列采用适当的适配器,可以测试和验证端到端的电缆链路以及单独跳线。


    通过线缆连通性测试仪,可轻松检查线缆。但是,简单的联通性测试无法测试带宽,尽管其能够检查电磁干扰 (EMI) 或连接松动的情况,但是如果经过数月的振动及其他常见环境条件,则可能会失效。




    MICE增加环境劣度

    机械冲击,振动进水,灰尘化学/气候(温度,湿度)电磁
    重工业3 级 MICE
    轻工业2 级 MICE
    办公室1 级 MICE


    布线验证


    有针对布线系统的多个测试级别,从验证核实连接的连通性,到根据适用的 TIA 或 ISO 标准验证安装的布线系统的合规性。合适或认证的优势在于,其能够保证布线提供工业网络运行所需的带宽和传输能力。换言之,布线系统满足传输要求,以可靠支持工业网络,减少布线相关的停机时间。在(机器制造商或工厂)安装网络设备和开始服务之前,有了这种保证,交换机以及网络中其他启用通信功能的设备的初始安装、故障排除和日常维护的过程中可以节省大量的工时,避免很多麻烦。而随着网络的业务关系特性提高,其价值也随之提高。


    Fluke Networks 自从 1993 年起就提供布线认证测试工具。DSX CableAnalyzer? 系列代表了新全面的物理层测试工具 – 它可以提供独特的故障排除和诊断功能,以在故障布线链路中识别和定位缺陷。



    M12 适配器优势


    DSX M12 信道适配器可与 DSX CableAnalyzer 系列共同用于 M12D(4 位)和 M12X(8位)型号。使用这些适配器您可以测试和认证已安装的渠道链路,以在工业网络应用苛刻的 MICE 环境下,保证 Fast Ethernet (100BASE-TX) 能够可靠的传输。


    配合使用时,DSX M12 适配器和 DSX CableAnalyzer 就能提供一个完全符合行业标准的完整解决方案。M12 连接器支持 TIA Cat 5e 或 ISO D 级的传输要求。通过 TIA Cat 5e 或 ISO D 级要求的布线链路完全支持多长达 100 m(328 英尺)的以太网 (10/100/1000BASE-TX) 部署。M12X 适配器全面支持 TIA Cat 6 和 6A 或 ISO Class-FA。



    测试配置

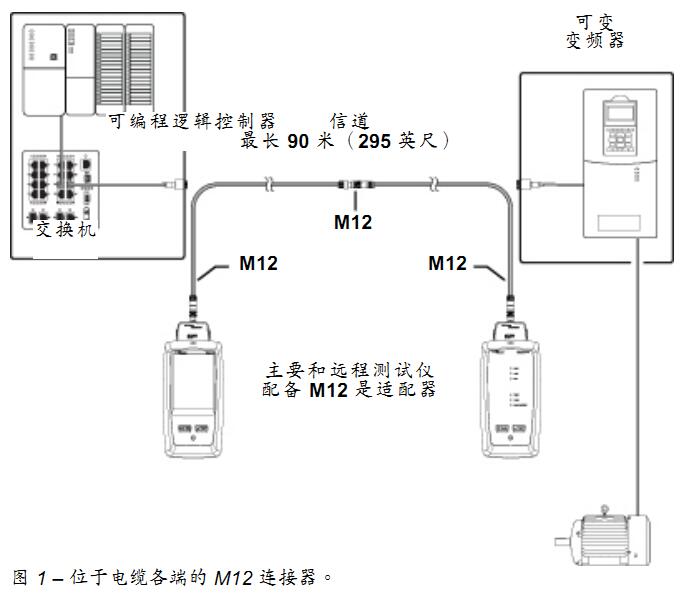

    通过 M12 对每端进行信道(端到端)测试 – DSX CableAnalyzer 通过一对 M12 信道适配器(D 或 X 版本)和智能远程功能,可自动准确测量整个电缆和所有中间连接器的性能,如图 1 所示。注意,布线信道的标准定义明确排除了各个端点到测试仪的连接。

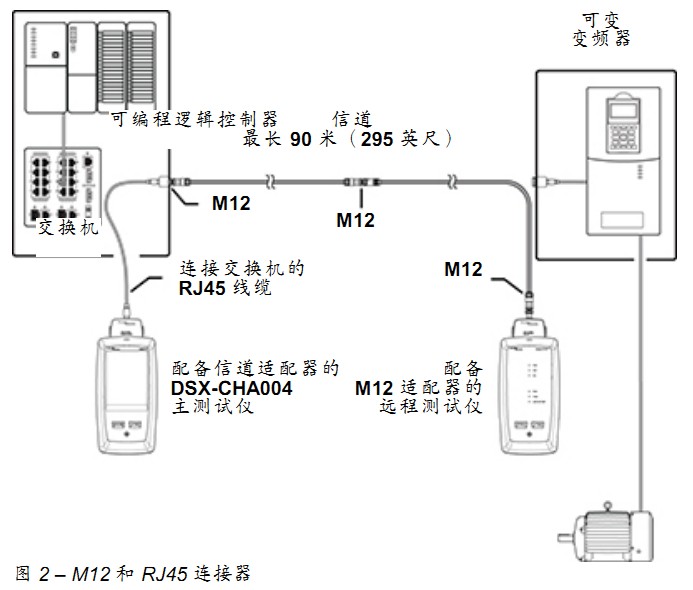

    通过 M12 对一端、RJ45 对另一端进行信道(端到端)测试 – DSX CableAnalyzer 通过一个 M12 信道适配器(D 或 X 版本)和 RJ45 的智能远程功能,可自动准确测量整个电缆和所有中间连接器的性能,如图 2 所示。注意,布线信道的标准定义明确排除了各个端点到测试仪的连接。



    工厂端接跳线 – DSX-CHA021 (M12D) 或 DSX-CHA-M12-X-S (M12X) 适配器的独特之处在于,允许将工厂端接的跳线作为单独组件进行测试。测试跳线时,DSX-5000 按照标准的要求自动调整测量参考平面,以将跳线两端到测试仪的配合连接的影响考虑在内。这样可以在将跳线安装到工作区之前对其进行认证。此外,配合用于 CAT5e 或更小电缆的 DSX-PC5E(通过 DSX-PC6S 用于 CAT6 电缆)跳线测试适配器,DSX 系列 CableAnalyzer 可以认证一端连着 M12 连接器而另一端连着 8 针模块化 RJ45 插头的混合跳线。


    针对 M12 信道适配器的性能,必须 6.1 或以上版本才可使用 DSX 系列的主要和远程功能。
