产品特点

 ● 大型 5 英寸 (12.7 cm) 多触点容性触摸屏，支持图形显示

 ● 指明了两年指标的全功能可溯源 6 位半万用表，基本准确度 0.0025%DCV(1V,10V 范围 )

 ● 标配 LAN/LXI 和 USB-TMC 通信接口

 ● 选配接口有 GPIB、RS-232 和 TSP-Link技术

 ● 12 种不同的开关、RF 和控制模块，在一个测试设置可以连接最多 80 个被测器件

 ● 最多 80 条 2 极通道热电偶、RTD 或热电阻器温度测量

 ● 固态继电器模块，扫描速度高达 800 通道 / 秒

 ● 前面板插孔，用于独立式 DMM 操作

 ● KickStart 免代码仪器控制软件，带数据采集和记录应用

 ● 三年保修

DAQ6510 是一种精密的数据采集和记录系统，它追求极简主义，与许多独立式解决方案中常见的复杂配置和控制相比，把简单推向了极致。大型 5 英寸 (12.7 cm) 多触点显示器可以引导用户完成测试设置、数据查看和分析，不再像许多应用那样必需使用电脑和定制软件。如果您更愿意使用电脑或要求使用电脑，那么可以使用一套完整的 IVI 和 Labview 驱动程序和吉时利 KickStart 仪器控制软件，帮助您实现任何应用。

通过采用吉时利最新的 6 位半数字万用表技术，您将获得更高的准确度、更多的功能、更快的速度。它包括两年准确度指标，确保关键测量一直是准确的，并全面可溯源。

通过选配的 12 个插入开关和控制模块及两个模块插槽，您可以构建测试系统，在一个复用配置中测量或控制最多 80 个被测器件(DUTs)。通过两个 6×8 矩阵模块、总计 96 个交点，DAQ6510 可以测试一个或多个 IC。对大容量生产测试，您可以选择固态复用器模块，最大限度地提高吞吐量，其支持 800 通道 / 秒的扫描速度，与固定寿命的机电继电器相比，最大限度地缩短了中断时间。许多模块有冷结补偿，有温度基准，使用热电偶在环境测试期间监测器件，支持 HALT 和 HASS 加速寿命测试。通过 RF 模块，您甚至可以测试来自无线器件的信号，该模块的最大开关频率高达 3.5GHz。

在几分钟内查看、执行和调试测试设置

您可以从一个设置屏幕中建立测试序列，确定要求的测量。首先，选择要使用的通道。然后把一项测量功能指配给一条通道或一组通道。然后，如果要求多次扫描，确定测量和扫描之间的时间间隔，这是运行测试所需的一套最低参数。还有其他选配参数，可以调整测量和开关，满足特定应用。其中一个选项允许为每条通道创建一个名字，从而可以简便地识别通道。所有这些都从两个菜单中进行，在一个屏幕上查看每条通道怎样配置。触摸屏图形显示器显示了通道设置及为每条通道编程的测量。

如果想在设置过程中测试通道，可以在设置屏幕上手动关闭通道。该通道上的测量显示在关闭的通道旁边。这样就可以在设置过程中检验通道性能，或在测量超出预计范围时进行调试，然后再执行测试。

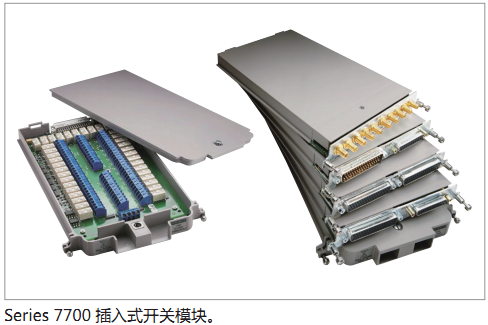

全面的插入开关模块阵列，最大限度地提高测试范围

有 12 个插入式开关模块可供选择，提供了各种功能，来构建DAQ6510 测试系统。您可以选择多个高密度 40 通道复用器模块、一个 6×8 矩阵模块及多个带有数字 I/O 和模拟输出的复用器模块。还可以选择一个控制模块及两个带宽为 2 GHz和 3.5 GHz 的 RF 模块。这样，DAQ6510 及 12 个开关模块提供了巨大的灵活性，可以构建各种各样的数据采集或测试系统。

这些通道可以配置给任何 DMM 测量。例如，可以使用热电偶在环境舱中测量器件的温度，这种应用可以使用插入式开关模块，为热电偶测量提供自动冷端补偿。可以使用两个开关模块测量最多 80 个器件。除测量温度外，还可以测量其他参数。低频率多极开关模块可以测量电压、2 线和 4 线电阻和频率。此外，两个模块拥有电流测量通道。

6 位半 DMM 高性能测量，测试各种器件和元件

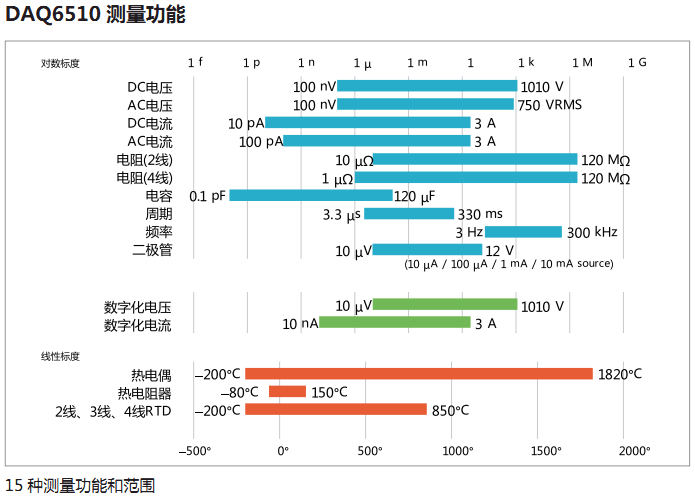

以仪器级质量完成测量。DAQ6510 是一种全功能 6 位半 DMM。下图显示了 DAQ6510 全部 15 种测量功能和范围。所有这

些测量功能都可以与各种插入式开关模块一起使用。此外，一条通道可以编程为增强测量功能，满足对更严格的容限或更高速

度的要求。

为实现最大准确度，可以在各种时间间隔上过滤和整合测量。可以使用热偏置补偿测量技术改善低电阻读数。DAQ6510 擅长

低电阻测量，实现了 1μΩ 灵敏度。

为使测量速度达到最大，可以在最短 0.0005 个电源线周期 (PLCs) 或 60Hz 电源线上 8.3μs(50Hz 电源线上 10μs) 进行测量。为分析瞬态信号，可以使用 DAQ6510 的模数转换功能，以最高 1M 样点 / 秒的速率采样电压波形或电流波形。
