福禄克钳形表使用技巧:F317与F319实例演示

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2017-09-13 10:18:00

日常维修诊断中许多维修技师会使用电流钳对特定电路进行电流测试,如果使用了不正确的测量方法,就会导致测试结果错误。为了避免发生这些错误,我们以Fluke317电流钳为例,为大家讲解操作中的注意事项。

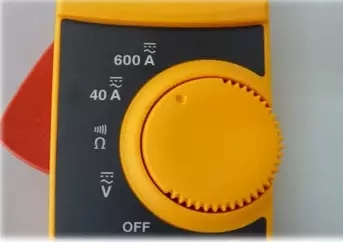

1.量程的选择:


图1

  量程选择错误,会导致测量结果不精准或测量结果无法显示,如图1所示:电流钳有两个量程40A和600A,测量前需预估电流值选择合适的量程。若无法确定,可用600A的量程进行测量,若测量结果小于40A,需调整量程以保证测量结果的精准。


2.AC/DC的选择:


图2

  电流钳默认的是交流,汽车电器常使用直流电流,如图2所示:按下AC/DC转换键即可进行交流/直流的转换。若使用错误档位将无法正确显示测量结果。

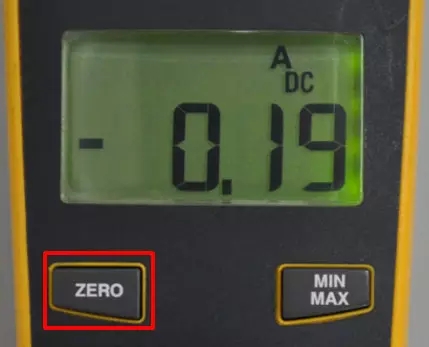

3.ZERO功能的使用


图3

  为保证测量结果精准,使用前需进行数值归零,如图3所示:钳口中无导线时按下ZERO键,将数值归零。

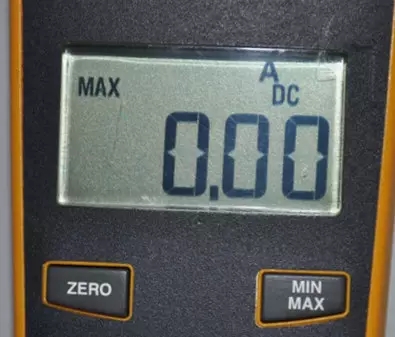

4.MIN/MAX功能的使用:


图4

  若需测量最大值、最小值或平均值时,可使用MIN/MAX数据记录功能,如图4所示:按下MIN/MAX键即开始记录电流数据。测量结束后可按下 MIN/MAX键依次查看本次测量的最大值(MAX),最小值(MIN)和平均值(AVG)。

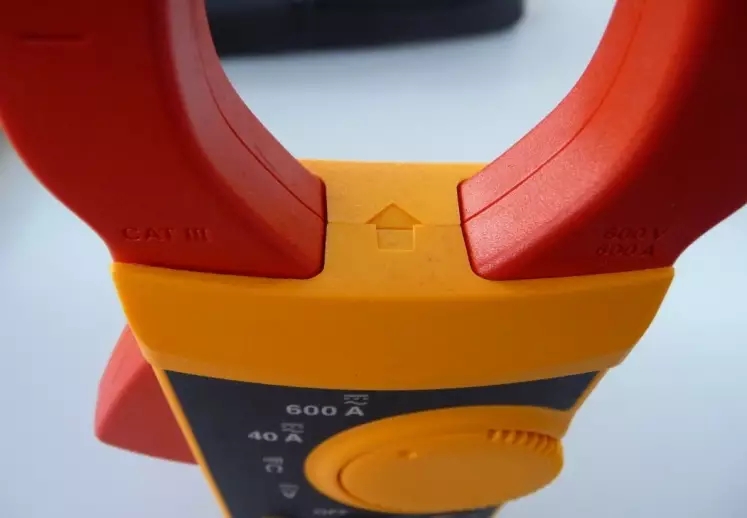

5.电流钳夹持方向的确认


  使用电流钳需注意被测电流的方向,如图5所示:在虎口处标有电流方向箭头,测量时需保证箭头的方向与电流的流向(从正极流向负极)一致。若方向不一致,则会使测量结果不正确。

图5

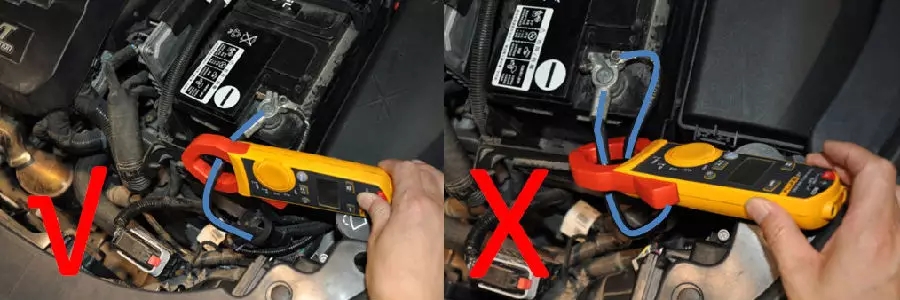

6.请确保钳口中只有一根导线:


  若放入多根电流方向相同的导线,测量值会叠加;若放入多根电流方向不同的导线,测量值会相互抵消,因此为保证测量结果的精准性,如图6所示:测量时请确保钳口中只有一根导线,并置于钳口的中央位置。

图6


  以上我们讲述了Fluke317电流钳操作中的注意事项,同时也建议大家详细阅读Fluke317电流钳的使用手册,更好的了解相关功能,来提升测量的准确性,以达到大幅提升工作效率的目的。后续我们会根据实操培训中发现的常见误操作整理文章并在微动课堂中推送,敬请留意。
