福禄克FLUKE 1625-2KIT接地电测测试——大楼接地系统

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2021-12-09 14:50:00

一般大楼接地结构构成是:接地网引出接地极,接地极连接到接地汇流排,各设备接地连接到接地汇流排上。


设备的接地电阻应包括:接地网电阻,设备接地点到地网接地极之间汇流排的电阻和个接地之间接触电阻。因此测量设备的接地电阻要求对三部分都测量,下面就对着三部分测试方案进行说明:


NO.1


地网接地电阻测量

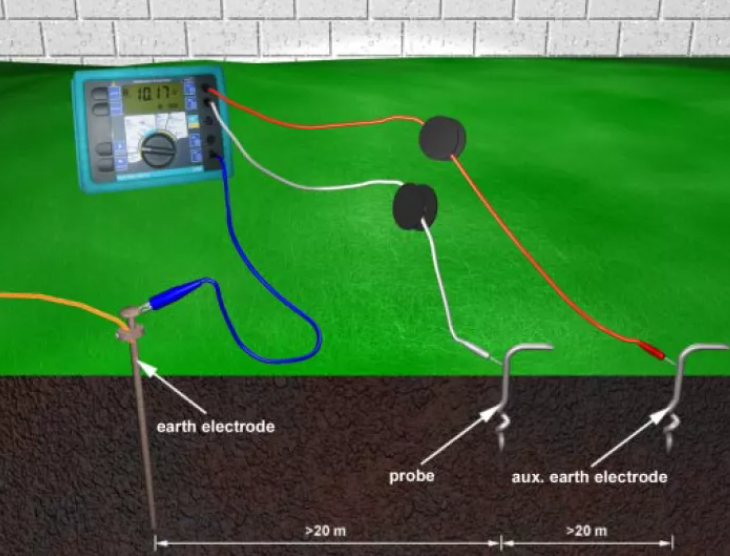

该接地电阻测量点要选择地网任何一个接地引上极或地网接地电阻测量点进行测量,测量方法采用三极或四极测量方法,如无法布置辅助地极,则可以想办法采用无辅助地级测量方法,下面是三/四极测量方法实际图:

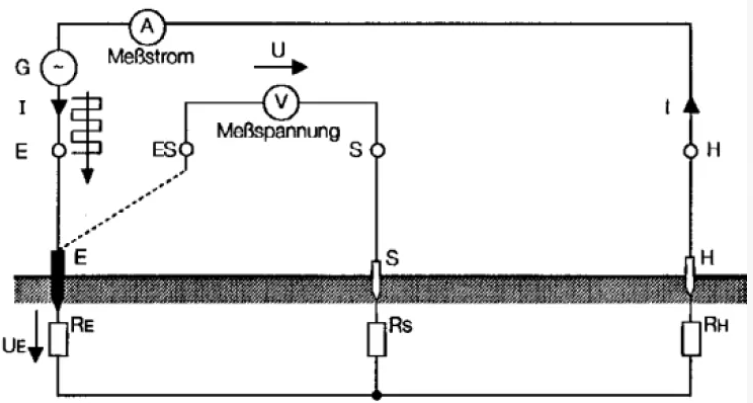

测试原理图:

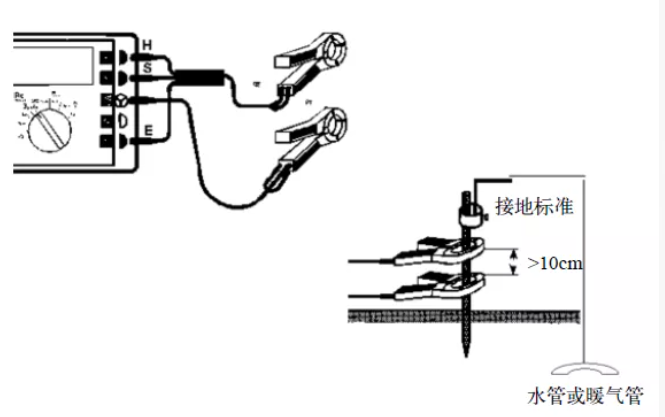

测量时要注意的是:布置辅助地极要注意地势差的影响,同时要注意辅助地级下面是否有其他金属或者辅助地级离开地网。如无法布置辅助地级,则采用无辅助地极方法:



NO.2

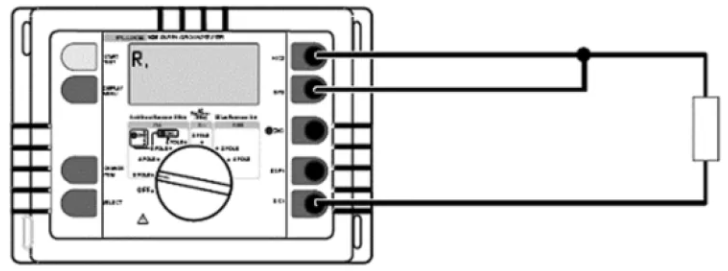

过度电阻即设备接地点到地网接地极之间汇流排的电阻测量,采用仪器的交流电族或直流电阻测量功能进行测试,需要注意的是测量磁电阻,测量电流需要大于100mA。实际测量图如下:


NO.3


接触电阻即各地极之间接触电阻测量,测量方法与以上相同,因此往往将一同被进行计算。


三项结束之后,把测量值加在一起,就是最后测量结果。

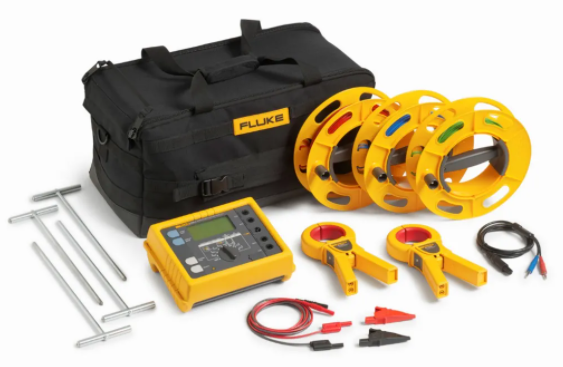

测试产品 Fluke 1625-2KIT 接地电阻测试仪

● 三极和四极电位降接地电阻回路测试

● 四极土壤电阻率测试

● 使用 1 个钳口进行的选择性接地棒测试

● 使用 2 个钳口进行的无桩接地棒测试

● IP56 防护等级满足户外使用

● 携带软包

● USB 数据存储和传输
