为什么要测试铜缆的屏蔽完整性?

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2020-12-08 10:34:00

在cat 8电缆需要的频率,AXT问题由非屏蔽电缆将变得非常严重,因此所有的cat 8电缆都是屏蔽的。对这个问题的研究还发现,如果两端的屏蔽端端不正确,AXT的性能可能会下降10 dB以上,足以导致大多数安装由合格变为不合格。Cat 8布线要求屏蔽正确地两端连接连接器。


系统就是这样设计的。但是有经验的安装人员都知道,有些东西是设计出来的,而现场的情况又是另一回事。这就是为什么我们需要测试人员。现场测试仪可对屏蔽体进行检测,确保屏蔽体两端连接正确。

测试屏蔽完整性最简单的方法是进行直流连续性测试。在电缆的近端施加电压。如果能在远端检测到电压,则认为连接是正确的。对电缆中的导体来说是这样的,但屏蔽层就不一定了。因为屏蔽被连接到连接器的外部,并且连接器与机架面板有物理接触。机架面板连接到机架上,机架连接到母线上,母线连接到地面上,地面连接到远程母线上,以此类推,直到机架连接到远程连接器。因此,直流测试信号可以从连接器开始,经过复杂的替代路径,然后出现在另一端。(也有其他可能的路径,如通过屏蔽相邻电缆)。一般情况下,测试人员不知道信号经过的是哪条路径,所以不管屏蔽层是否连接,测试人员都会误以为屏蔽层连接良好,甚至电缆根本没有屏蔽层。


因此,Cat 8测试标准规定“对于Level 2G测试仪,应沿布线通路测试屏蔽层连通性。”(TIA 1152A Clause 4.2.2)。这意味着具有2G兼容能力的测试仪必需能够检测屏蔽层是否从近端到远端都连接完好,且不会被如上所述的替代通路所欺骗。

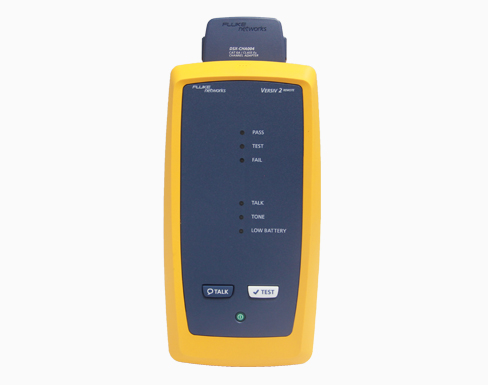

Fluke Networks DSX CableAnalyzer系列具备这种能力。这使得DSX-8000 CH 和 DSX-5000 CH 完全满足TIA 1152A标准的这部分要求。

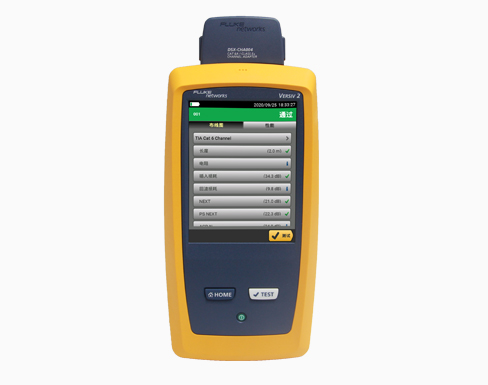

该功能不仅验证屏蔽层是否连接正确,而且也有助于在连接不正确时诊断故障,能够显示屏蔽层连通性故障的位置(见图片)。这样可节省大量的故障诊断时间。
